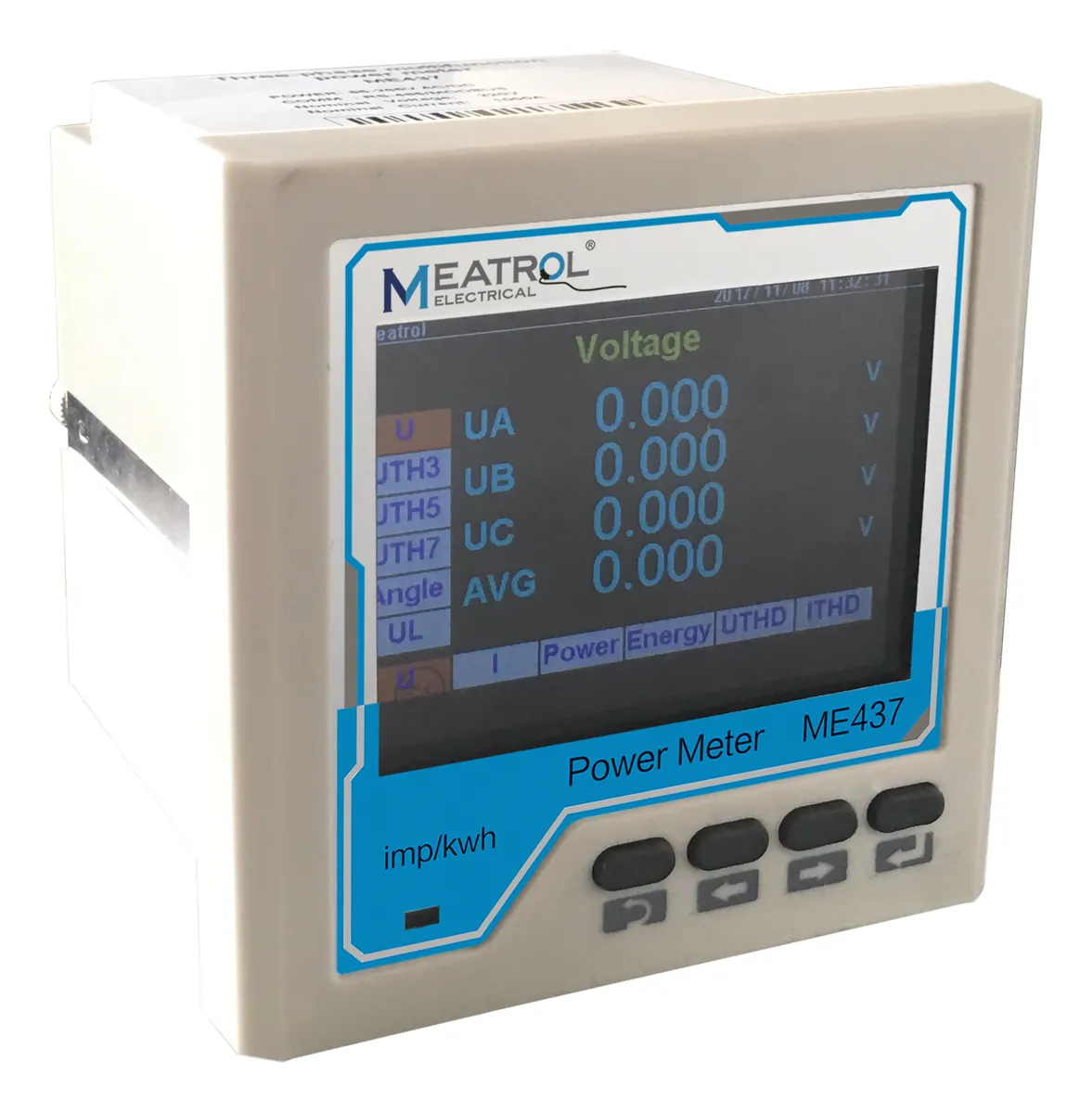

El analizador de energía eléctrica ME437-SD, junto con las tres bobinas Rogowski NRC-XL-100 y las tres NRC-150, constituye un sistema completo y profesional para la medición y monitoreo de corrientes trifásicas en instalaciones industriales, comerciales o de mantenimiento. Este conjunto permite analizar con precisión parámetros eléctricos como tensión, corriente, potencia activa y reactiva, factor de potencia y energía consumida, brindando una herramienta ideal para auditorías, control de cargas y evaluación de la calidad de energía.

Ficha técnica:
Modelo del analizador: ME437-SD
Tipo de medición: Trifásico (3P4W, 3P3W) y monofásico (1P2W L-N o L-L)
Alimentación: 85 a 265 V AC/DC
Dimensiones del equipo: 96 × 96 × 99 mm
Exactitud de corriente: Clase 0.5%
Frecuencia de trabajo: 50/60 Hz
Comunicación: RS-485 (protocolo Modbus RTU)
Memoria de registro: Tarjeta SD (hasta 4 GB)
Pantalla: LCD multifunción
Rango de temperatura: -20 °C a 60 °C
Peso aproximado: 465 g

Bobinas incluidas:

3 unidades NRC-XL-100 (para conductores de hasta 100 mm, rango aproximado hasta 1000 A)

3 unidades NRC-150 (para conductores de hasta 150 mm, rango aproximado hasta 3000 A)
Salida típica: 50 mV/kA o 85 mV/kA según calibración

Especificaciones:

Conjunto “plug and measure” listo para instalación en panel eléctrico o tablero de distribución.

Bobinas Rogowski flexibles, sin núcleo rígido, que permiten su colocación alrededor de cables o barras sin necesidad de desconectar el circuito.

Amplio rango de medición que permite registrar cargas industriales, armónicos, corrientes de fuga y transitorias.

Indicación simultánea de voltaje, corriente, potencia activa y reactiva, factor de potencia, distorsión armónica y energía total.

Registro de datos histórico mediante tarjeta SD para análisis posterior o auditorías de consumo.

Comunicación RS-485 con protocolo Modbus RTU para integración en sistemas SCADA o plataformas de monitoreo remoto.

Construcción robusta y formato 96 × 96 mm apto para montaje en panel estándar.

Bobinas NRC de 100 mm y 150 mm incluidas para adaptarse a diferentes tamaños de conductores o barras.

Modo de uso:

Desconecte la alimentación del tablero eléctrico antes de instalar el equipo.

Monte el analizador ME437-SD en el panel utilizando el recorte de 96 × 96 mm.

Conecte la alimentación (85 a 265 V AC/DC) y las tensiones de línea según el esquema indicado por el fabricante.

Coloque las bobinas Rogowski NRC-XL-100 o NRC-150 alrededor de los conductores que desea medir, asegurando que queden completamente cerradas.

Conecte las salidas de las bobinas al analizador respetando el orden de fases.

Configure el tipo de sensor y el rango de corriente correspondiente desde el menú del equipo.

Ajuste los parámetros de registro, comunicación y dirección de red si el sistema se conectará a una red Modbus.

Encienda el equipo y verifique en la pantalla los valores de corriente, tensión, potencia, energía y factor de potencia.

Para consultar registros históricos, retire la tarjeta SD y analice los datos almacenados en formato CSV o mediante software compatible.

Realice mantenimientos periódicos verificando la fijación de las bobinas, el estado del cableado y la limpieza del panel.

Se incluyen 3 Bobinas NRC-XL-100 y 3 NRC-150
