Descripción general:

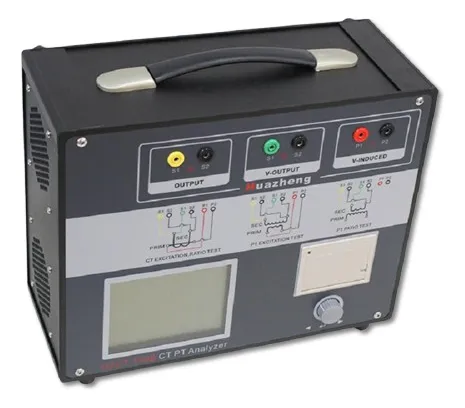

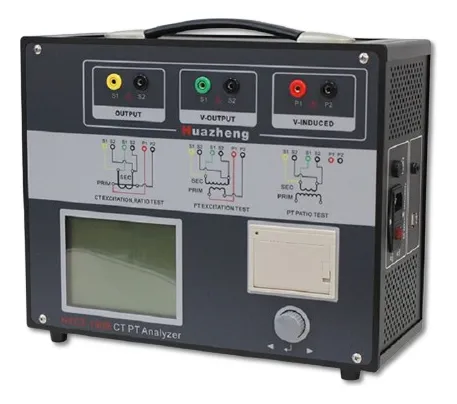

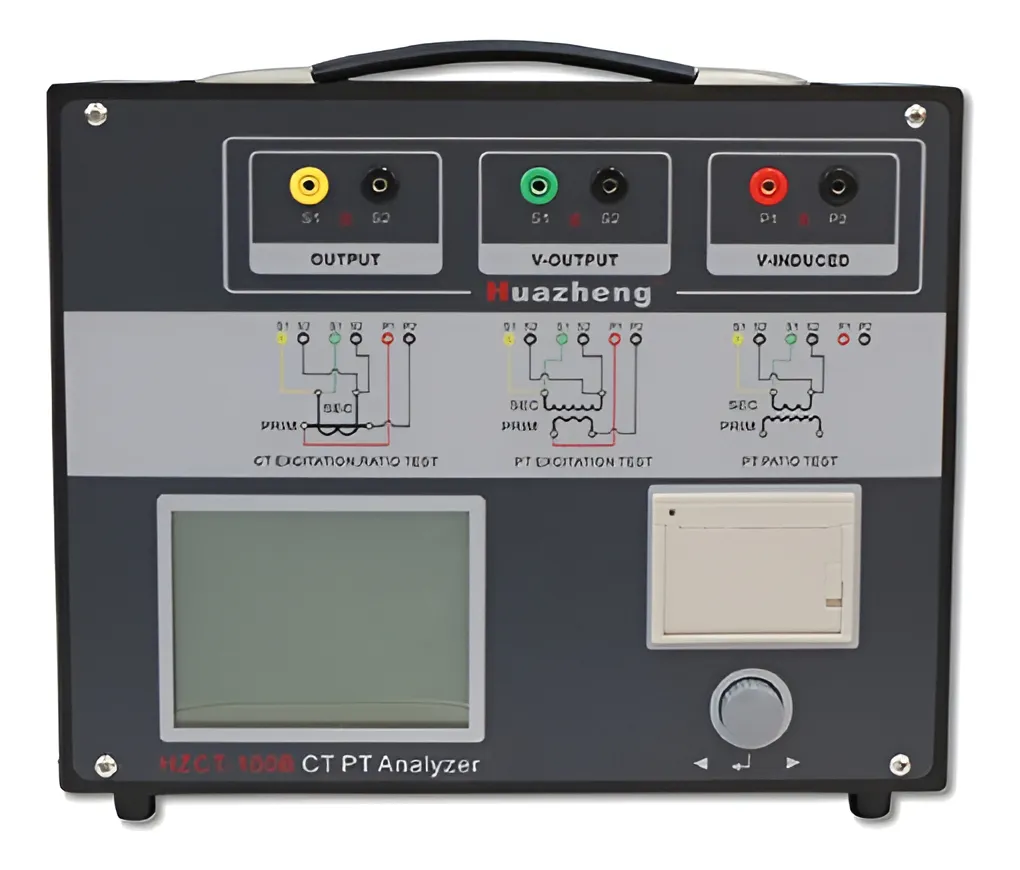

El analizador de CT/PT HuaZheng HZCT-100B es un equipo portátil de alta precisión, diseñado para la prueba automática de transformadores de corriente (CT) y de potencial (PT). Permite realizar ensayos de relación, polaridad, resistencia, carga, características de excitación y errores de fase, todo en un solo instrumento.

Aplicaciones:

Medición de relación de transformación en CT y PT.

Verificación de polaridad.

Prueba de resistencia de devanados secundarios.

Determinación de curva de excitación (volt-amperio).

Medición de error de relación y de ángulo de fase.

Cálculo de parámetros adicionales en CT: tensión de rodilla (knee point), factor de límite de precisión (ALF), factor de seguridad (FS), remanencia, constantes de tiempo, entre otros.

Características principales:

Equipo automático y portátil, fácil de operar en campo.

Cumple con normas IEC 60044 y GB correspondientes.

Interfaz gráfica en inglés, almacenamiento interno de hasta 1000 registros de prueba.

Exportación de informes a PC mediante puerto USB.

Diseño robusto con tecnología DSP y ARM para máxima estabilidad.

Especificaciones técnicas:

Alimentación: Monofásica 220 V ±10 %, 50 Hz.

Salida de voltaje: 0 a 180 Vrms.

Corriente de salida: 0 a 12 A rms (máximo 36 A pico).

Precisión de voltaje: ±0,1 %.

Precisión de relación: ±0,05 % (rango 1 a 40000).

Precisión de fase: ±2 minutos, resolución 0,5 minutos.

Medición de resistencia: 0 a 300 omhnios, precisión 0,2 % ±2 Megaomhnios.

Medición de carga (burden): 0 a 1000 VA, precisión 0,2 % ±0,02 VA.

Peso: Menos de 10 kg.

Dimensiones: 365 × 290 × 153 mm.

Condición del producto: Nuevo.
