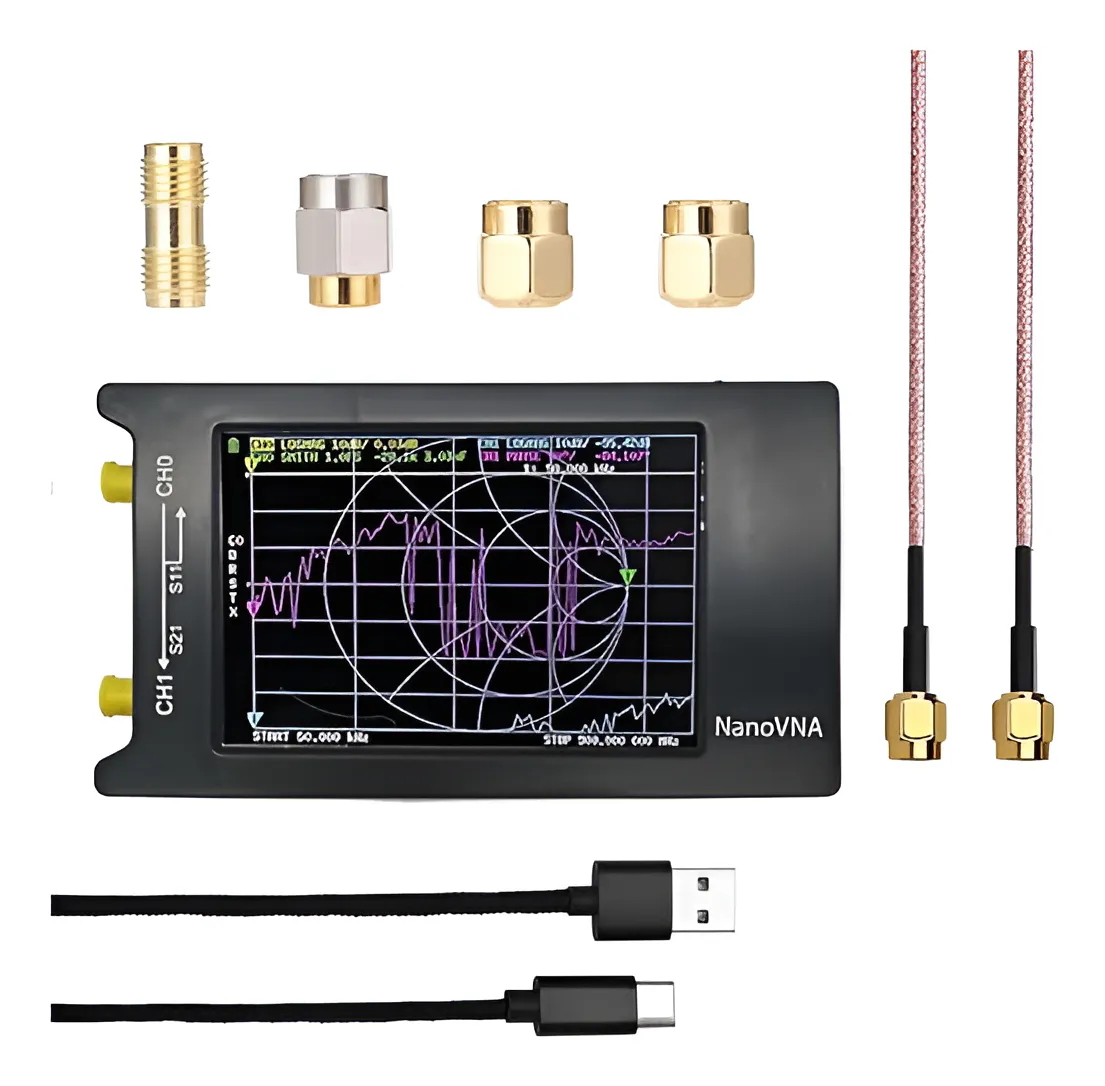

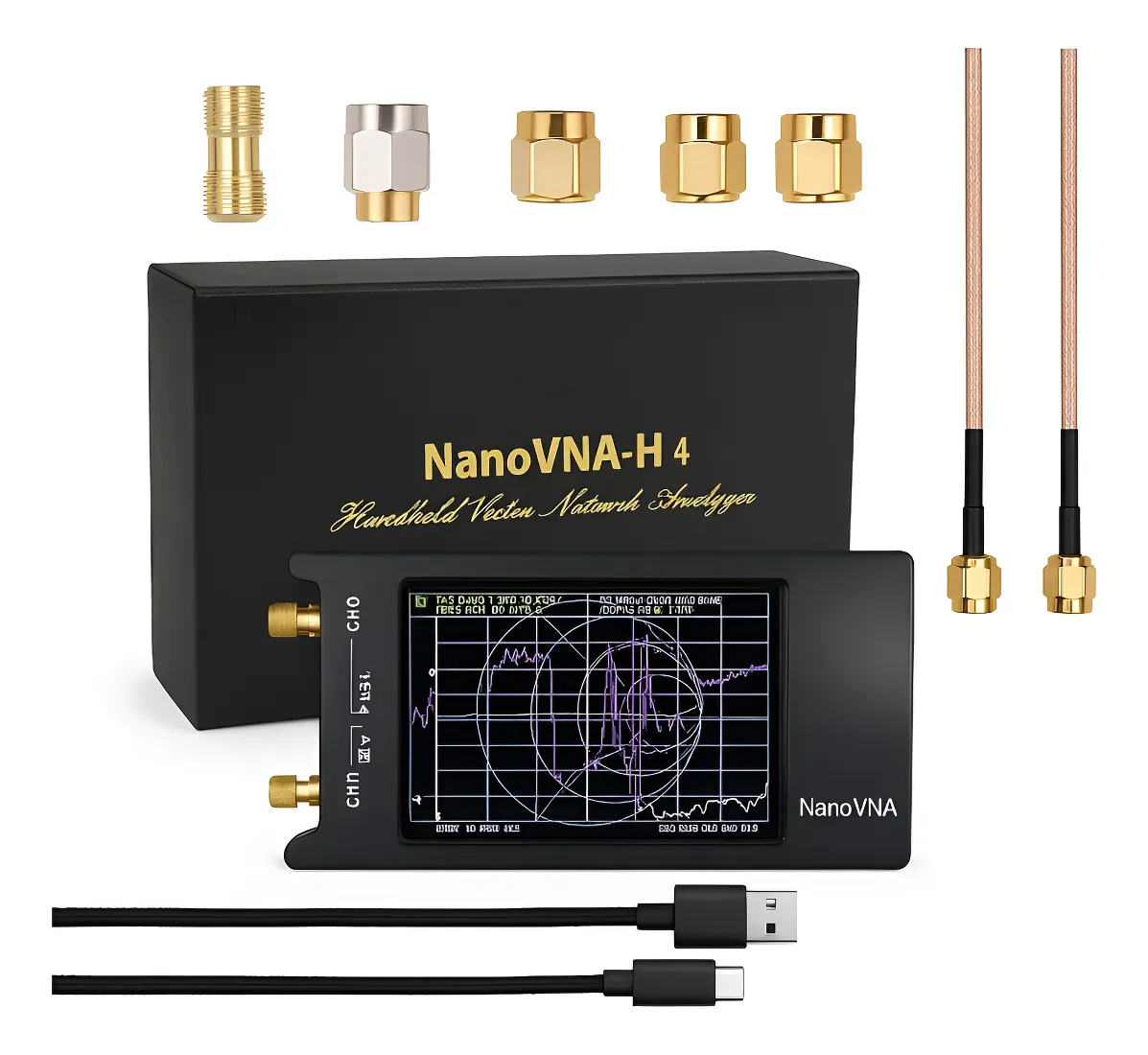

El NanoVNA-H4 es un analizador vectorial de redes portátil diseñado para técnicos, radioaficionados y profesionales en electrónica que necesiten realizar mediciones precisas de componentes y sistemas de radiofrecuencia. Permite analizar antenas, cables coaxiales, filtros, amplificadores y otros circuitos de RF, mostrando parámetros como S11 y S21, relación de onda estacionaria (SWR) y respuesta en frecuencia. Su pantalla táctil de 4 pulgadas y batería recargable lo hacen práctico para laboratorio o trabajo en campo.
Ficha técnica:
Modelo: NanoVNA-H4
Rango de frecuencia: 10 kHz a 1.5 GHz
Rango dinámico: 70 dB (50 kHz a 300 MHz), 60 dB (300 MHz a 900 MHz), 40 dB (900 MHz a 1.5 GHz)
Precisión de frecuencia: menor a 2.5 ppm
Estabilidad: menor a 0.5 ppm
SWR del puerto: menor que 1.1
Pantalla: táctil de aproximadamente 4 pulgadas, resolución 320×240
Alimentación: batería recargable de 1950 mAh
Interfaz: USB-C para carga y conexión a PC o Android
Material: carcasa plástica ABS resistente

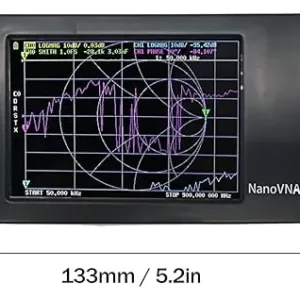

Dimensiones: 75 x 133 x 18 mm
Peso aproximado: 200 gramos
Puntos de barrido: 101 o 401 según configuración
Especificaciones:
El NanoVNA-H4 permite visualizar mediciones de impedancia, fase, SWR y respuesta en frecuencia con alta precisión. Ofrece calibración estándar mediante conectores open, short y load incluidos. Su batería interna permite hasta 4 horas de uso continuo.
Puede conectarse a una computadora o dispositivo móvil para transferir datos o utilizar software de análisis compatible. Es ideal para verificar el rendimiento de antenas, optimizar la sintonía de transmisores, analizar filtros y realizar diagnósticos de componentes RF en general.
Modo de uso:
Cargue completamente la batería mediante el puerto USB-C o utilice alimentación directa de 5 V.
Conecte el cable de medición al puerto de salida del analizador.
Ejecute el proceso de calibración utilizando los conectores open, short y load incluidos.
Seleccione el rango de frecuencia y los parámetros de medición desde la pantalla táctil.
Conecte el dispositivo o circuito a analizar, como una antena, cable o filtro.
Inicie el barrido y observe las gráficas de respuesta en pantalla (SWR, impedancia, fase o carta de Smith).
Para análisis más detallados, conecte el equipo a una computadora o smartphone mediante el cable USB-C y use el software de control.
Finalizado el uso, apague el equipo y guárdelo en un lugar seco y protegido del polvo.
