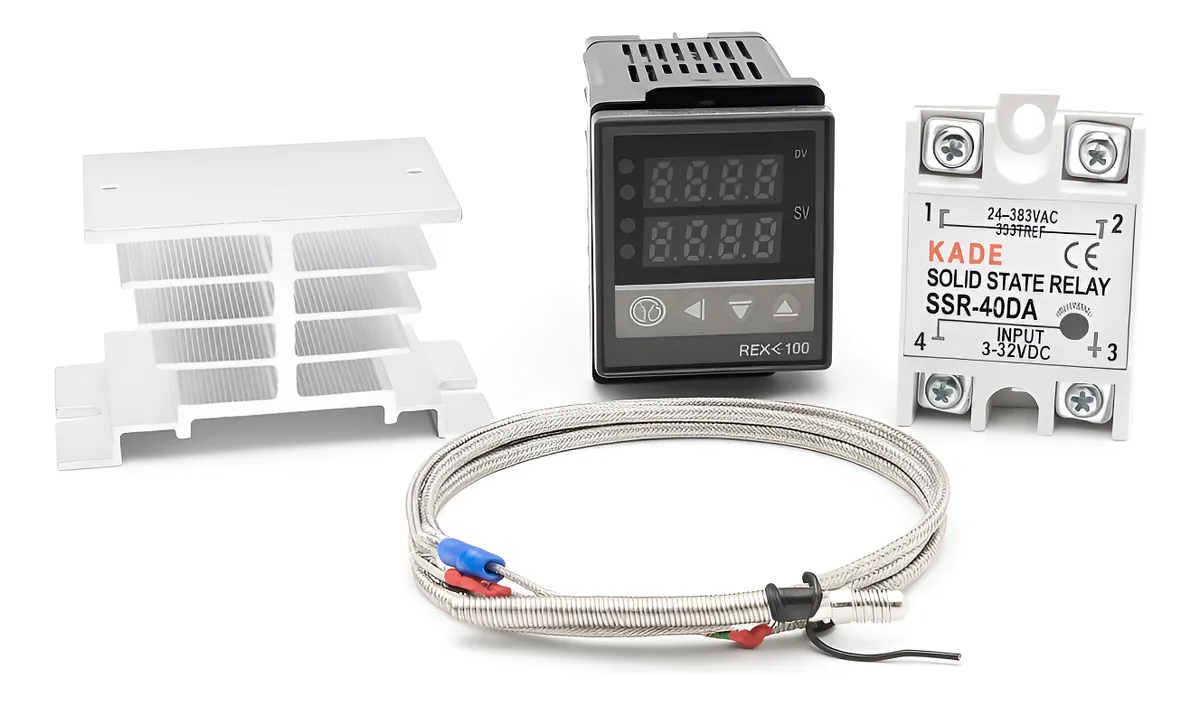

Este kit de control de temperatura incluye un controlador digital PID REX-C100, un relé de estado sólido SSR-40DA, un termopar tipo K de 1 metro y su base disipadora. Es ideal para aplicaciones que requieren una regulación precisa y estable de temperatura, como hornos eléctricos, extrusoras, incubadoras, impresoras 3D, secadores y sistemas industriales. Su funcionamiento confiable y su instalación sencilla lo convierten en una solución completa para automatizar procesos térmicos.

Ficha técnica

Controlador de temperatura: REX-C100, tecnología PID.

Alimentación del controlador: 100 a 240 V AC.

Tipo de sensor compatible: termopar tipo K.

Rango de medición (según variante común): 0 a 400 °C o hasta 0 a 1300 °C.

Precisión del controlador: aproximadamente ±0,5 %.

Salida del controlador: salida lógica para manejo de relé SSR.

Relé de estado sólido: modelo SSR-40DA.

Capacidad del relé: 40 A.

Voltaje de carga del relé: 24 a 380 V AC.

Voltaje de entrada para control: 3 a 32 V DC.

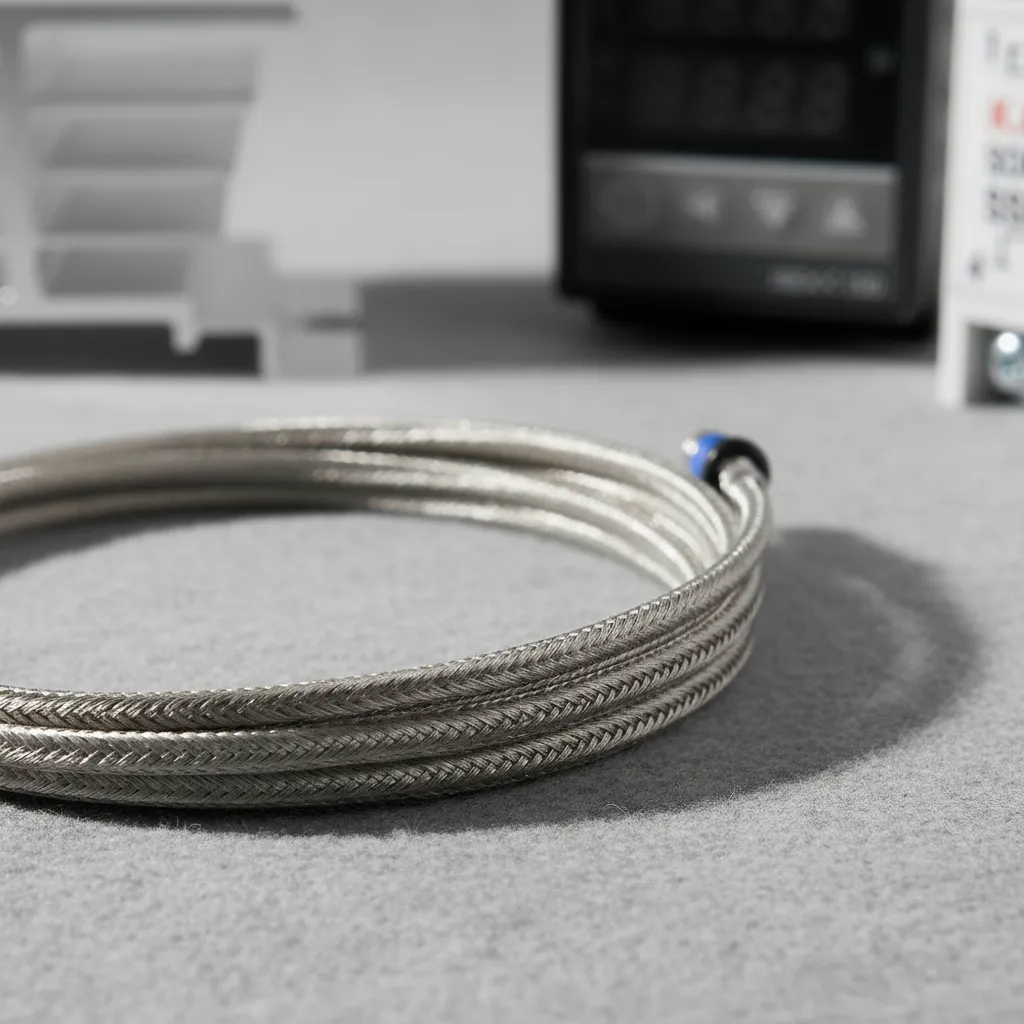

Termopar tipo K: longitud aproximada 1 metro.

Base disipadora: aluminio para montaje del SSR.

Dimensiones del controlador: 48 x 48 mm montaje en panel.

Dimensiones aproximadas del SSR: 62 x 45 x 23 mm.

Especificaciones

Control PID automático con ajuste fino para mantener temperaturas estables.

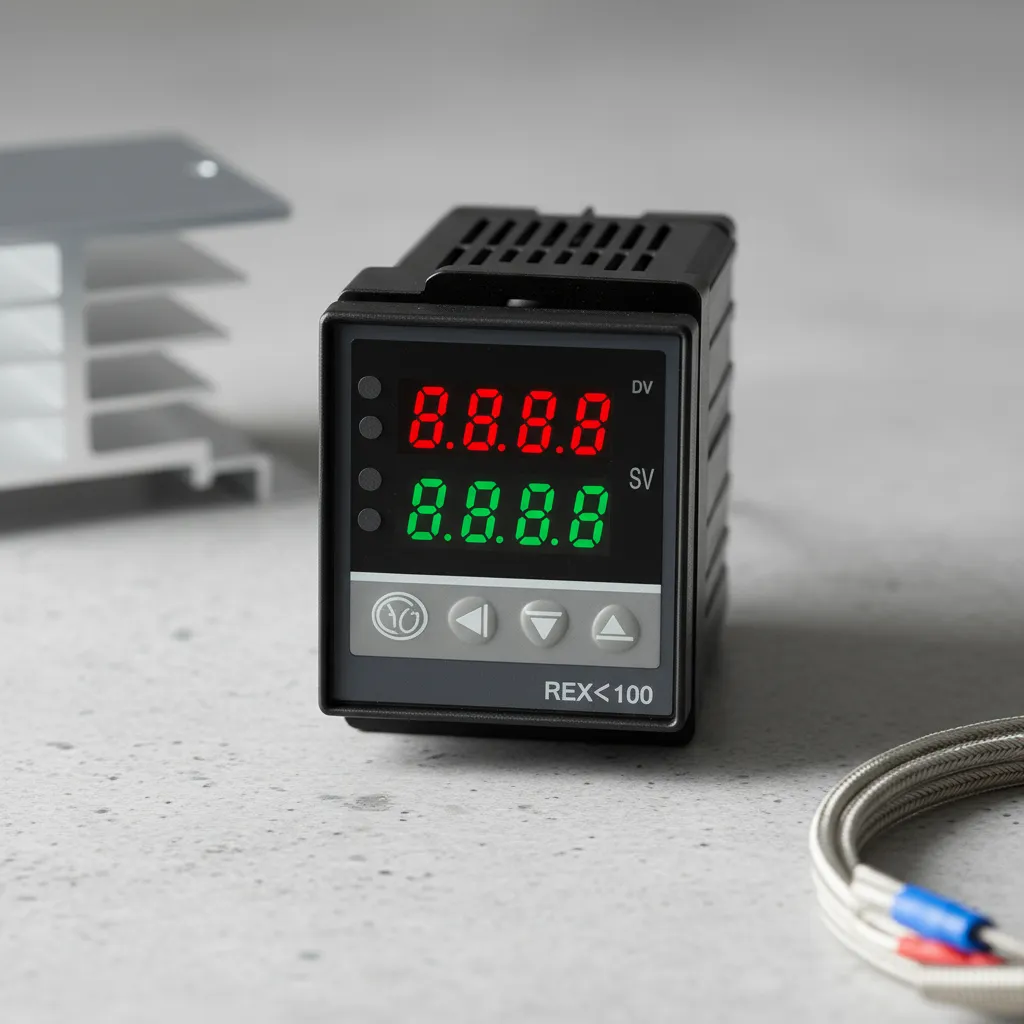

Pantalla dual para visualizar temperatura actual (PV) y temperatura objetivo (SV).

Carcasa del controlador resistente y apta para montaje en panel.

Termocupla tipo K adecuada para altas temperaturas y respuesta rápida.

Relé SSR sin partes mecánicas móviles, ideal para cargas frecuentes.

Disipador incluido para evitar sobrecalentamiento del SSR durante uso prolongado.

Adecuado para cargas resistivas como resistencias calefactoras y equipos térmicos.

Tiempo de muestreo rápido que mejora la precisión en aplicaciones industriales.

Modo de uso

Instalar el controlador REX-C100 en un panel recortado a 48 x 48 mm.

Conectar la alimentación eléctrica del controlador siguiendo la identificación de los terminales.

Conectar el termopar tipo K a las entradas de medición del controlador, asegurando buena sujeción.

Fijar el SSR-40DA al disipador de aluminio y luego realizar las conexiones de entrada y salida del relé según el circuito a controlar.

Conectar la salida lógica del controlador al SSR para que el controlador pueda activar la carga.

Encender el sistema y configurar el tipo de sensor, el rango de trabajo y el valor de temperatura objetivo.

Verificar que la lectura de temperatura sea correcta y que la carga encienda y apague conforme la regulación PID.

Antes de modificar cableados o realizar mantenimiento, desconectar siempre la alimentación del equipo.
