La válvula de drenaje electrónica temporizada de 24 V CC es un dispositivo diseñado para la descarga automática y controlada de condensado en tanques de aire comprimido, secadores, colectores y sistemas neumáticos. Su temporizador integrado permite ajustar tanto el intervalo entre drenajes como la duración de la descarga, garantizando un funcionamiento eficiente, estable y sin necesidad de intervención manual. Es ideal para sistemas donde se requiere eliminar humedad de manera periódica para proteger equipos neumáticos y mejorar su vida útil.

Ficha técnica

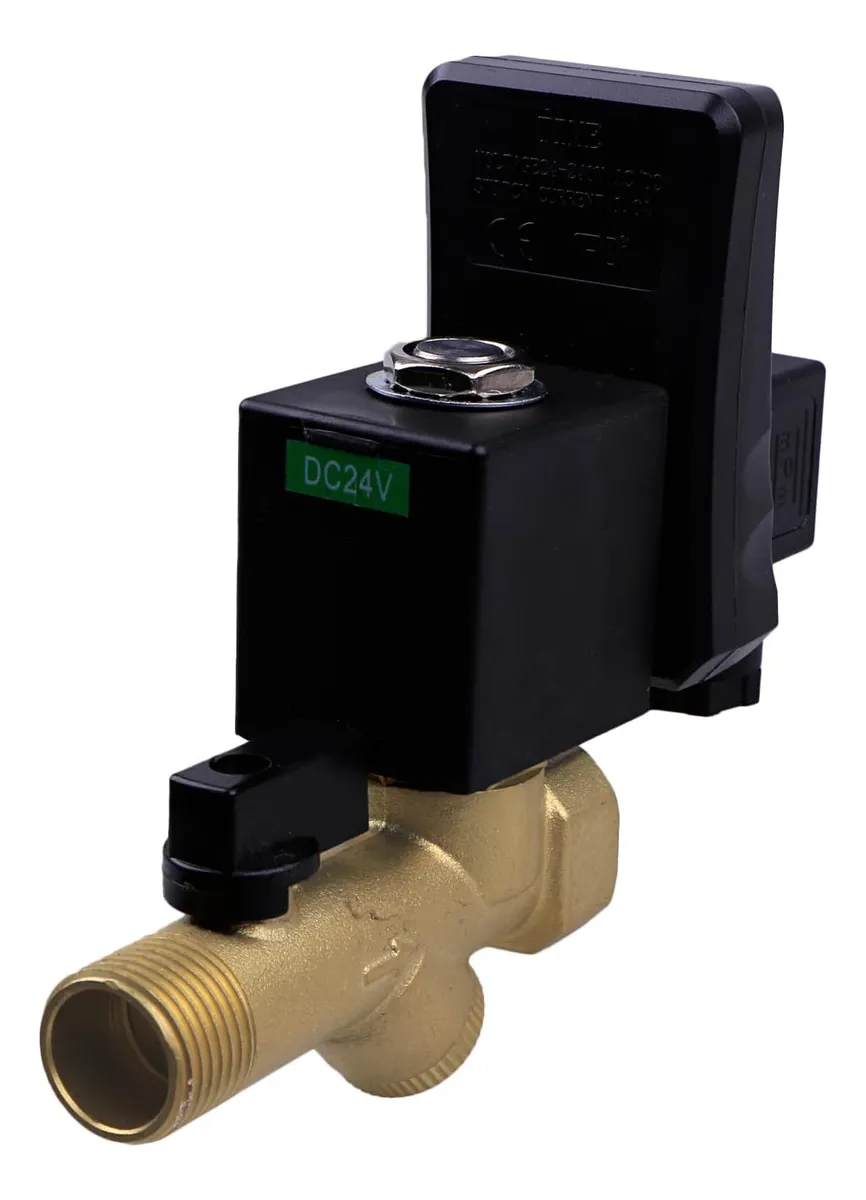

Voltaje de alimentación: 24 V CC

Frecuencia de funcionamiento: 50 Hz

Consumo máximo: 4 mA

Material del cuerpo de válvula: Latón forjado

Material de la carcasa electrónica: Plástico ABS ignífugo

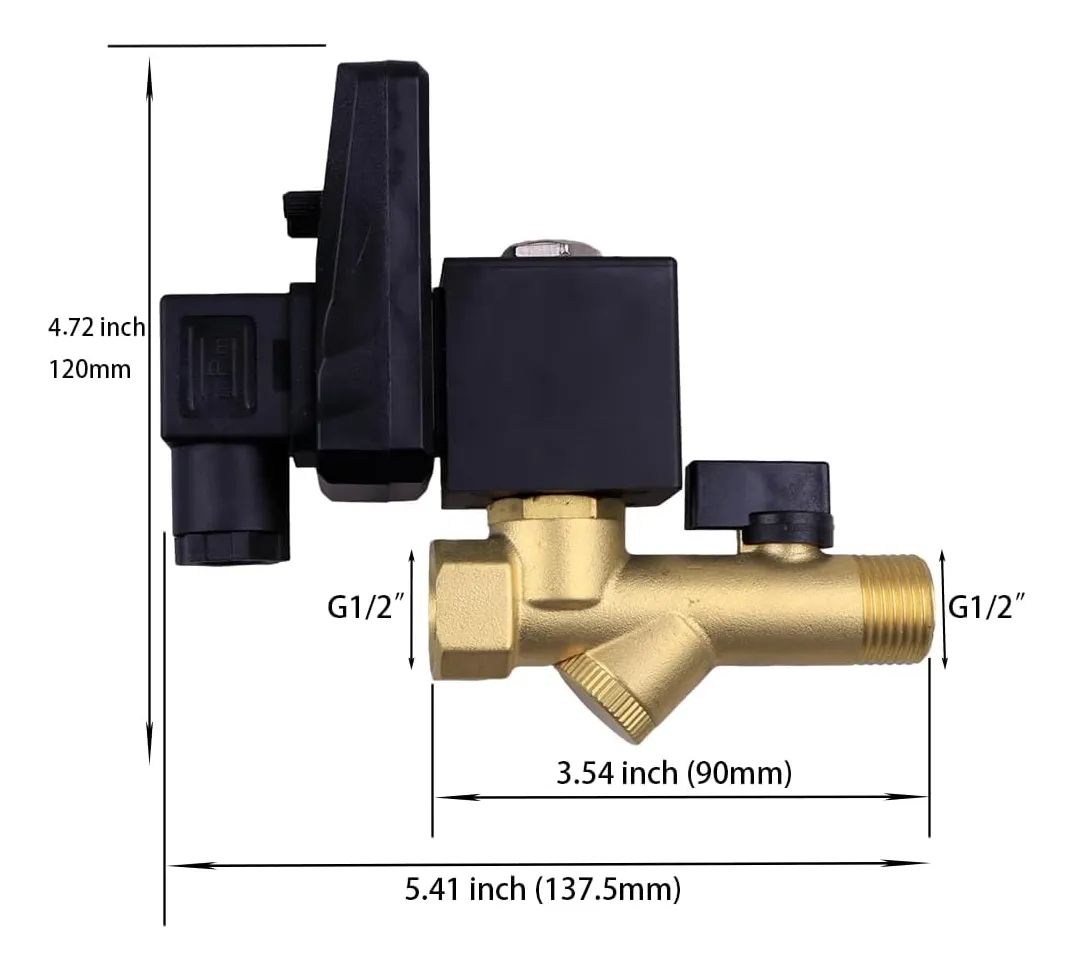

Tipo de conexión: 1/2″

Número de puertos: 2

Presión máxima de funcionamiento: 1,6 MPa

Temperatura ambiente: -40 °C a 60 °C

Temperatura máxima del fluido: 90 °C

Orificio de paso: 5 mm

Grado de protección: IP65

Aislamiento: Clase H

Rango de voltaje permitido: ±10 %

Certificaciones: CSA, UL

Especificaciones

Tipo de válvula: Electroválvula temporizada de acción directa

Intervalo de drenaje (tiempo OFF): 0,5 a 45 minutos

Duración del drenaje (tiempo ON): 0,5 a 10 segundos

Botón de prueba manual incluido

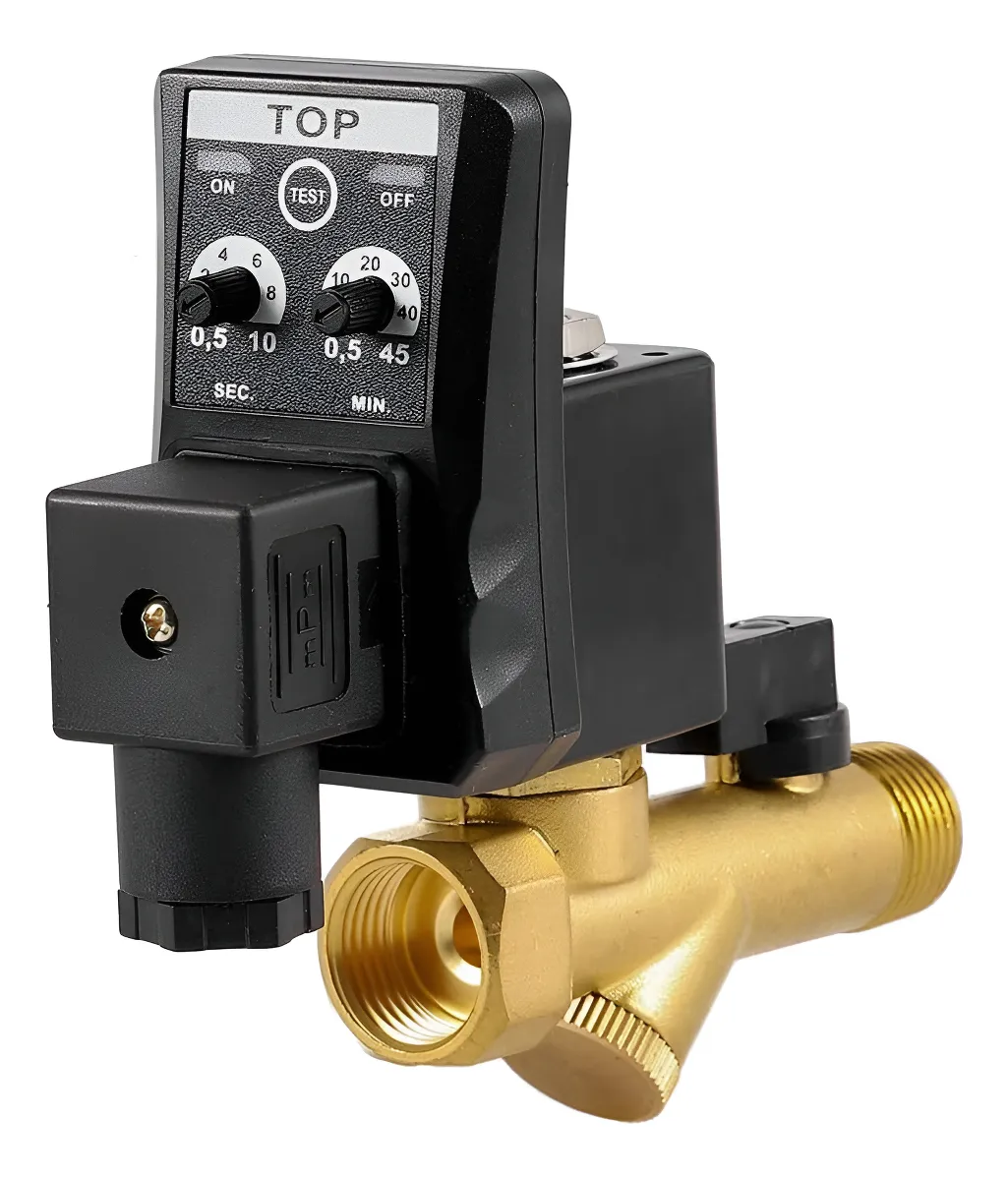

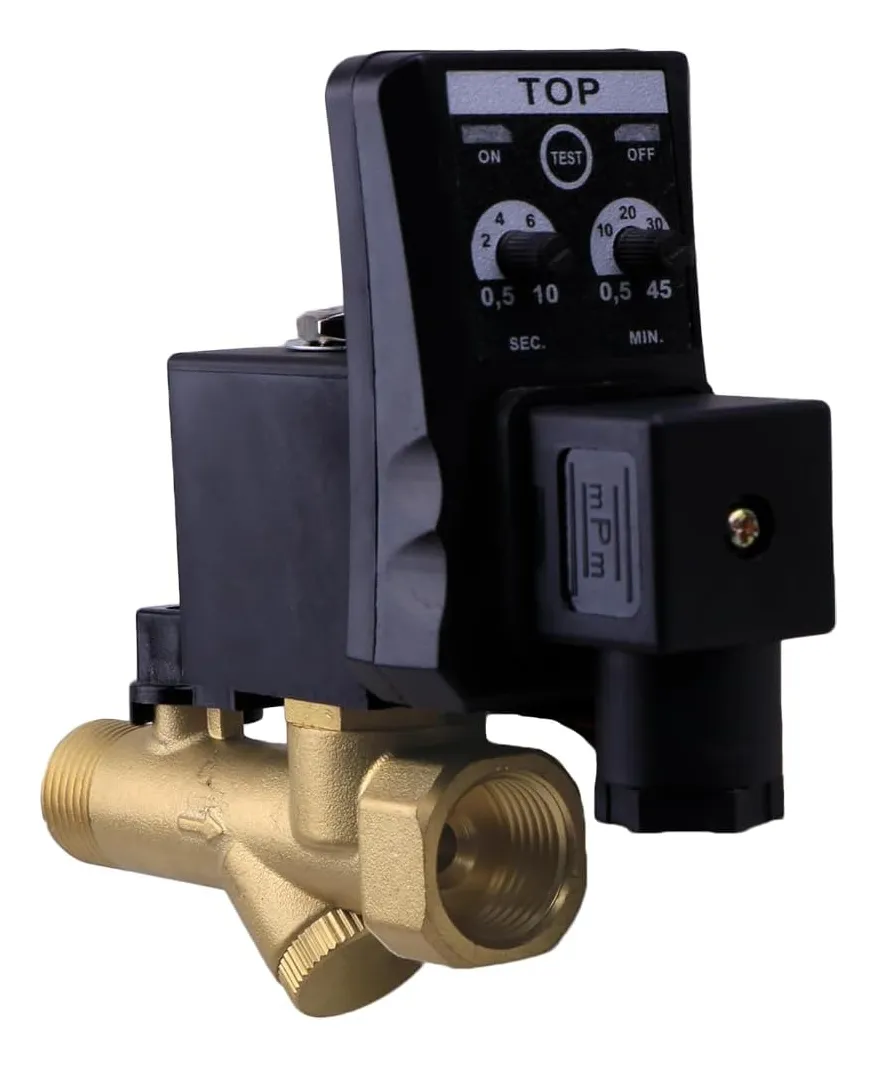

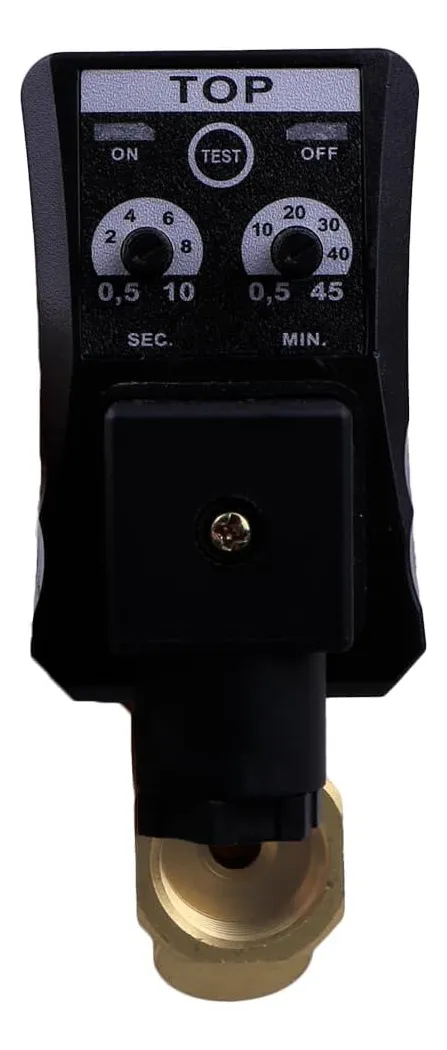

Perillas independientes de ajuste de intervalo y tiempo de emisión

Indicador LED de encendido y estado de funcionamiento

Funcionamiento totalmente automático

Adecuada para tanques de aire, colectores de condensado y líneas de aire comprimido

Construcción resistente para uso continuo en entornos industriales

Compatible con sistemas de compresores y secadores de aire

Evita acumulación de agua y mejora la eficiencia del sistema neumático

Modo de uso

Desconectar el sistema de aire y asegurarse de que no haya presión en la línea antes de instalar.

Instalar la válvula en la salida de drenaje del tanque o colector utilizando la conexión de 1/2″.

Conectar el módulo electrónico a la fuente de 24 V CC respetando la polaridad correcta.

Ajustar el intervalo de drenaje según la cantidad de condensado esperado.

Ajustar la duración del tiempo de descarga según el caudal requerido.

Utilizar el botón de prueba para verificar el correcto funcionamiento del drenaje.

Activar el sistema de aire comprimido y permitir que la válvula opere de forma automática.

Realizar revisiones periódicas para asegurar limpieza en el orificio de descarga y correcto ajuste del temporizador.
