Sistema de Localización de Averías en Cables de Energía HZ
Este sistema profesional está diseñado para detectar fallas de aislamiento en cables de energía de clase de voltaje 3 kV, 5 kV y menores. Permite calibrar la longitud del cable y detectar con precisión la dirección y profundidad del enterrado del cable, ofreciendo mediciones confiables y seguras para aplicaciones industriales y de infraestructura eléctrica.

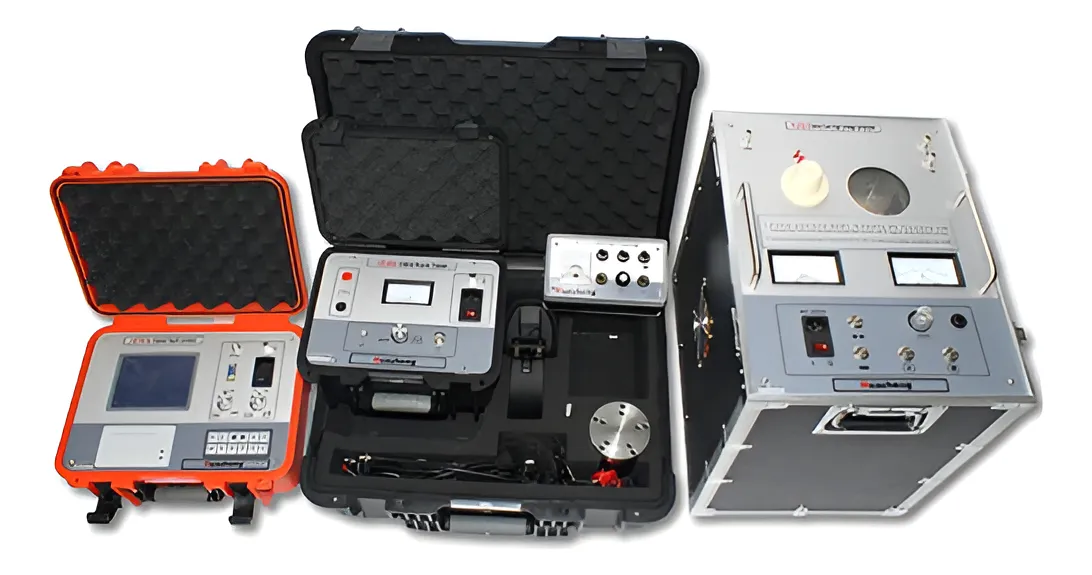

Componentes incluidos:
TDR (Reflectómetro de dominio temporal): Modelo HZ-501 B – 1 unidad
Rastreador de rutas de cables: Modelos HZ-503 y HZ-504 – 1 unidad
Generador de alto voltaje: Modelo HZ-535-4 – 1 unidad
Funciones principales del sistema:
Detección de fallas mediante pulso de bajo voltaje, descarga disruptiva de alto voltaje, método de audio, sincronización acústico-magnética, inducción electromagnética y CC.
Rango de prueba: hasta 60 km de distancia de cable, profundidad de detección 2-5 m.
Alto voltaje de impacto: 0 a 35 kV (opcional).
Corriente de cortocircuito: 0 a 320 mA.
Potencia de descarga: 0 a 2450 J.
Generador de alto voltaje HZ-535-4 – Características de rendimiento:
Protección automática contra sobrecorriente, sobretensión y sobrecalentamiento.
Salida de pulso de alto voltaje uniforme y controlable.
Protección contra cortocircuitos con derivación directa a tierra.
Pantalla de medidor de puntero dual para corriente y voltaje, fácil de interpretar.
Medición lateral de alto voltaje en tiempo real.
Funciones de seguridad: arranque en cero, salida cero del potenciómetro, parada de emergencia.
Diseño que permite medir el voltaje del capacitor en estado detenido.
Especificaciones técnicas del generador:
Alto voltaje de impacto: 0-35 kV (opcional)
Divisor de alto voltaje: nivel de precisión 1,5
Capacitancia incorporada: 4 microfaradio
Potencia de descarga: 0-2450 J
Corriente de carga: 320 mA
Polaridad de salida: negativa
Potencia de impacto: 400 W
Protección contra sobrecorriente: 16 A (>3 segundos)
Protección contra sobretemperatura: 85 °C
Dimensiones: 430 mm × 345 mm × 545 mm
Peso: 40 kg
Fuente de alimentación: 220 V ± 10 % / 50 Hz ± 2 Hz
Temperatura de operación: -20 a +60 °C
Aplicaciones:
Ideal para mantenimiento y diagnóstico en redes eléctricas industriales, energía eléctrica, minería, siderurgia, petroquímica y telecomunicaciones.
