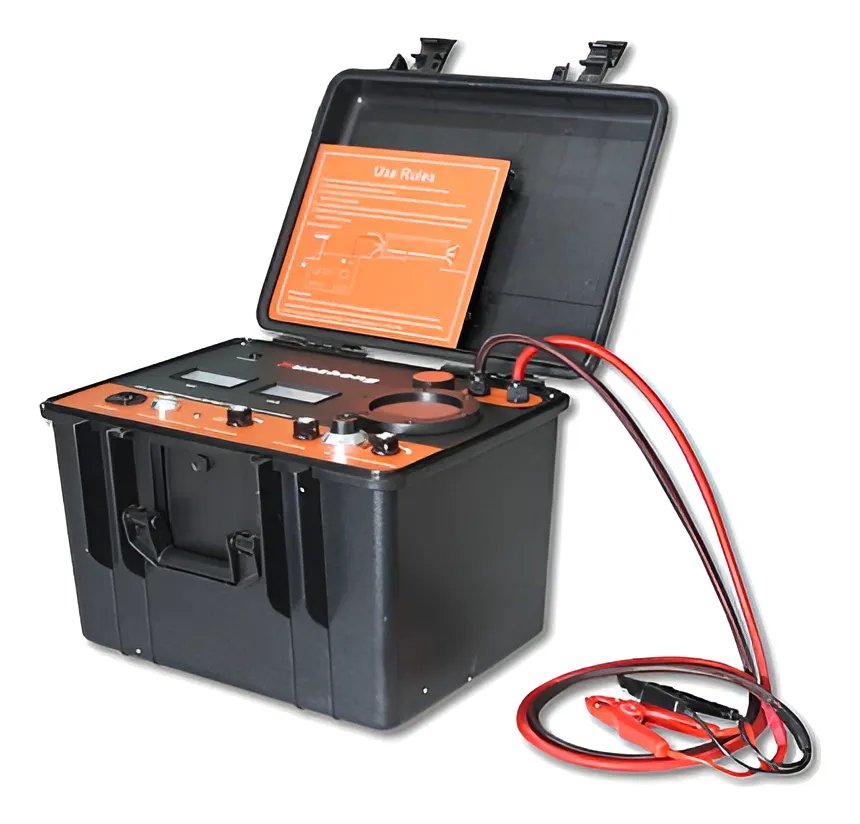

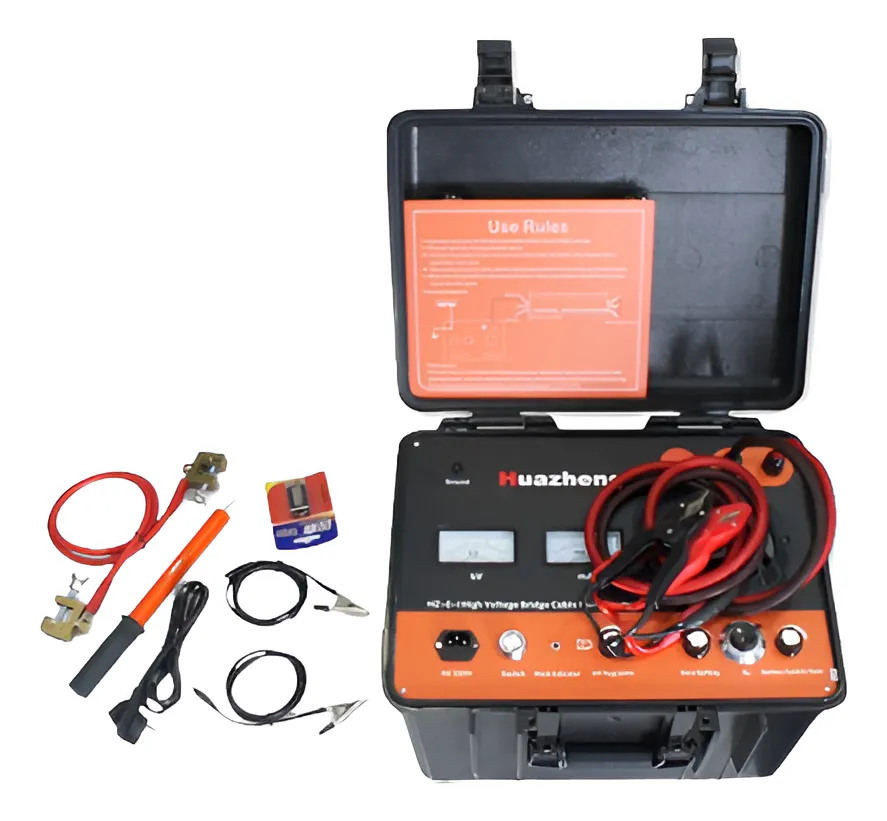

Localizador de Puentes de Alta Tensión Huazheng HZ-EI

Descripción
El localizador HZ-EI de Huazheng Electric funciona con el principio del puente Murray. Se utiliza para detectar rupturas en cables y alambres, fallas de aislamiento de baja resistencia y defectos en cubiertas protectoras de cables de alta tensión. También puede aplicarse en fábricas de cables para control de calidad.
El equipo es portátil, seguro, fácil de operar y ofrece alta precisión en la localización de fallas.

Funciones principales

Prueba de voltaje de corriente continua (0 a 15 kV).

Reducción de resistencias altas en puntos de falla mediante quema.

Prelocalización de fallas con medición de resistencia de cuatro terminales, evitando errores por la resistencia del cable.

Aplicaciones

Rupturas de alta resistencia en cables instalados.

Fugas o flashover, con estabilidad en el arco.

Defectos de baja resistencia en aislamiento que no se detectan con un megóhmetro convencional.

Parámetros técnicos

Voltaje de prueba: 0 a 15 kV (negativo, ajustable).

Corriente máxima: 30 mA.

Precisión: ± (0,2 % • L ± 1) m.

Voltaje de salida para quema: 0 a 15 kV (ajustable).

Corriente de salida en quema: 30 mA.

Fuente de alimentación: 220 V ± 10 %.

Capacidad antiinterferencias: > 100 V CA.

Dimensiones: 478 × 360 × 316 mm.

Peso: 12 kg.
