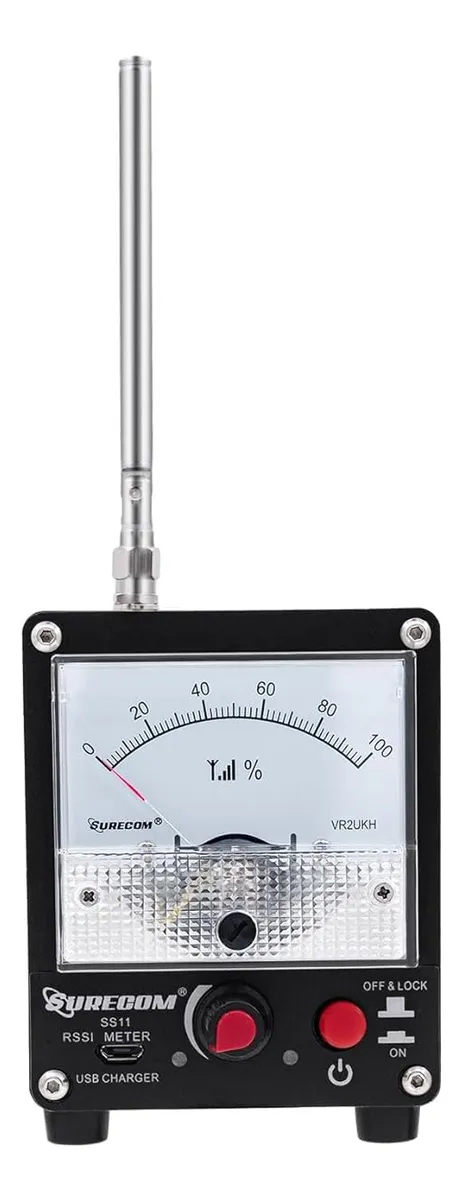

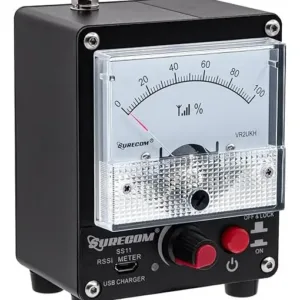

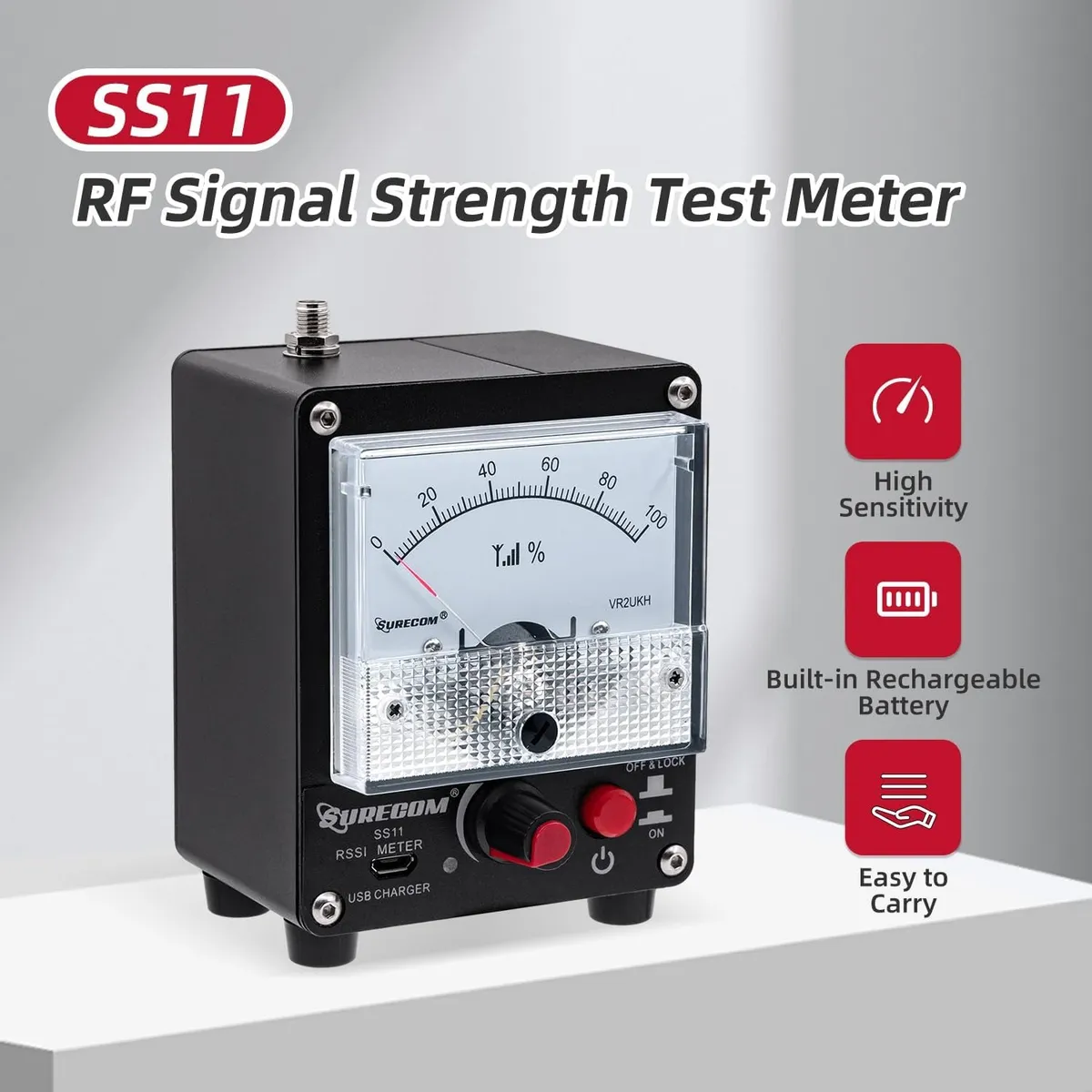

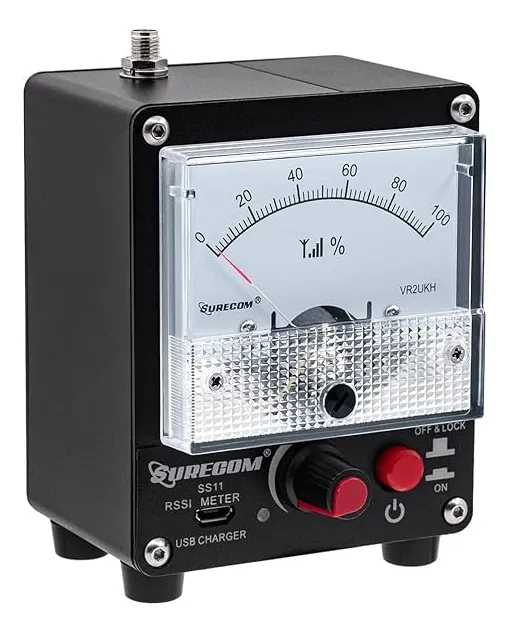

Medidor de Potencia de Campo SS11 – RF, SWR y Antenas
El SS11 es un medidor de potencia de campo portátil diseñado para evaluar la intensidad de señales de radiofrecuencia en antenas, radios CB, VHF, UHF y sistemas de comunicación de radioaficionados. Ideal para talleres, técnicos y aficionados que necesitan medir la fuerza de la señal de manera rápida y precisa.
Características principales
Mide intensidad de campo relativa de señales RF
Portátil y fácil de usar, ideal para campo o taller
Material: Carcasa resistente de plástico tipo ABS
Peso: 400–450 g (aprox.)
No requiere batería ni fuente externa, funciona pasivamente

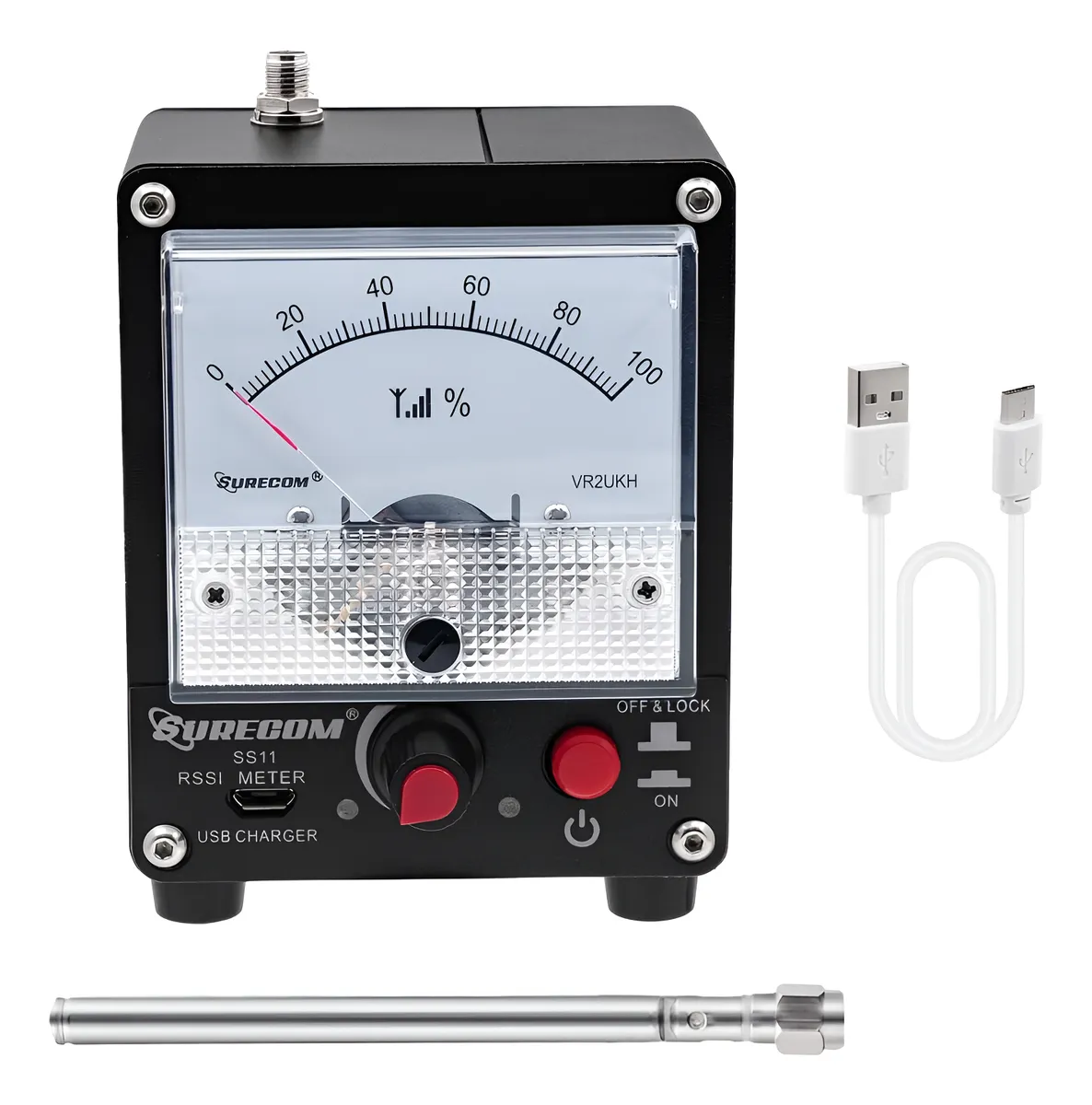

Incluye medidor y manual de instrucciones
Beneficios
Diagnóstico rápido de antenas y sistemas de comunicación
Optimiza el rendimiento de transmisión
Permite ajustes precisos y comprobaciones de señal
Ideal para radioaficionados, técnicos y profesionales de la comunicación
nstrucciones de uso:
antes de usar:
-Por favor, gire el ajuste de amplitud para el extremo más a la izquierda. La longitud de la antena a tirar depende de la frecuencia de la prueba. Es mejor tener 1/4 de onda tanto como sea posible.
-El walkie-talkie portátil está a aproximadamente un metro del medidor de intensidad de campo. ¡No te acerques demasiado! ¡Para evitar que la señal sea demasiado fuerte como para quemar el medidor de intensidad de campo!
-Presiona el botón PTT del walkie-talkie para que el walkie-talkie entre en estado de lanzamiento. En este momento, el puntero del medidor de intensidad de campo debe tener una indicación de señal. ¡Cuanto más fuerte sea la señal, mayor será la indicación!
Método para probar el punto de ganancia máxima de una antena:
1.
Para cambiar la frecuencia de forma cómoda y rápida, debe utilizar el teclado para configurar la frecuencia del walkie-talkie manualmente. 2. Conecte los alimentadores del walkie-talkie y de la antena, coloque el medidor de intensidad de campo cerca de la antena (según el entorno).
Colóquelo dentro del ángulo de radiación vertical de la antena tanto como sea posible, y el método de planificación de la antena es el mejor. 3. Configure la frecuencia del walkie-talkie, pulse el botón de inicio, observe la lectura del medidor y registre la lectura del medidor.
A continuación, coloque el walkie-talkie en otros puntos de frecuencia, deje que el walkie-talkie vuelva a entrar en el estado de lanzamiento, observe la lectura del medidor
