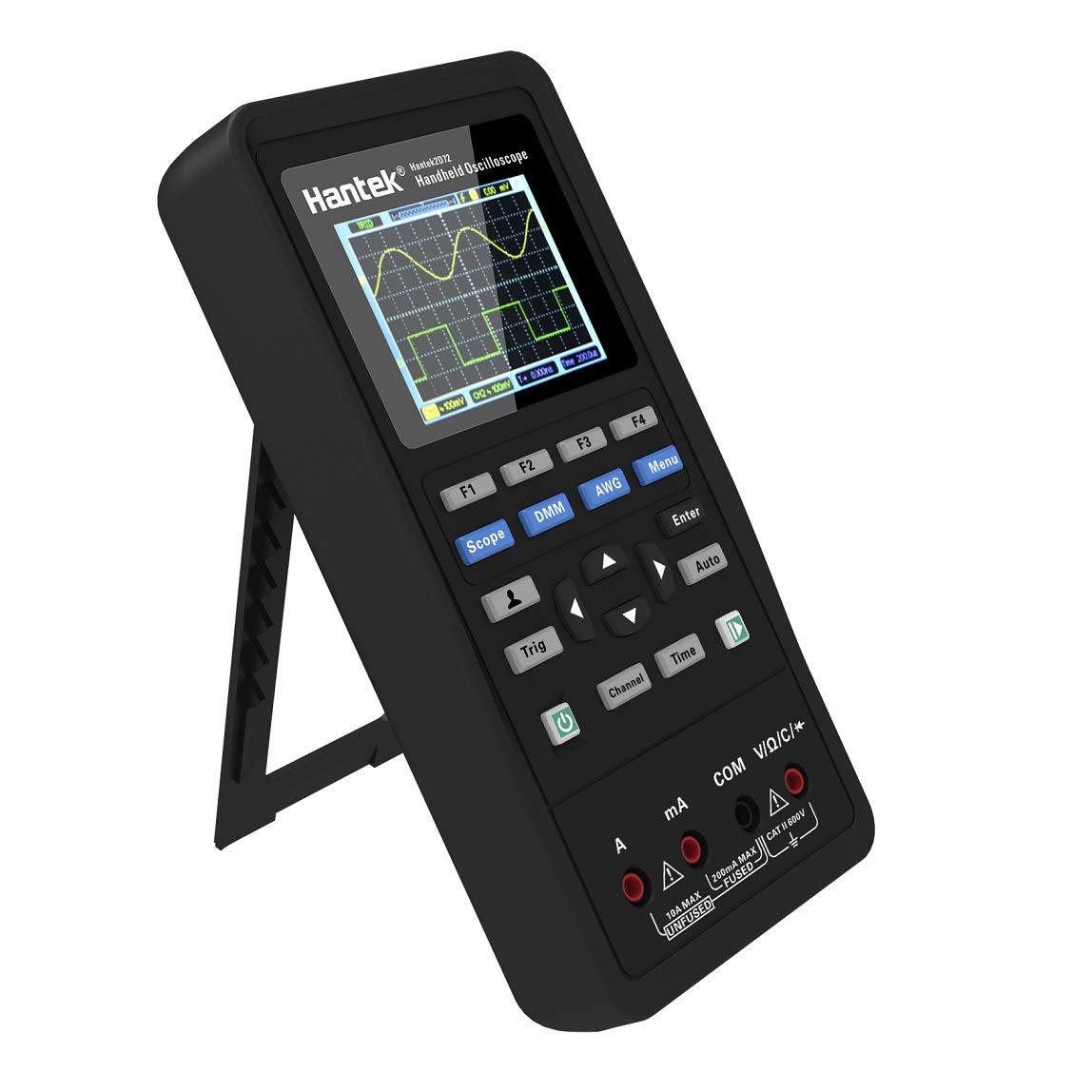

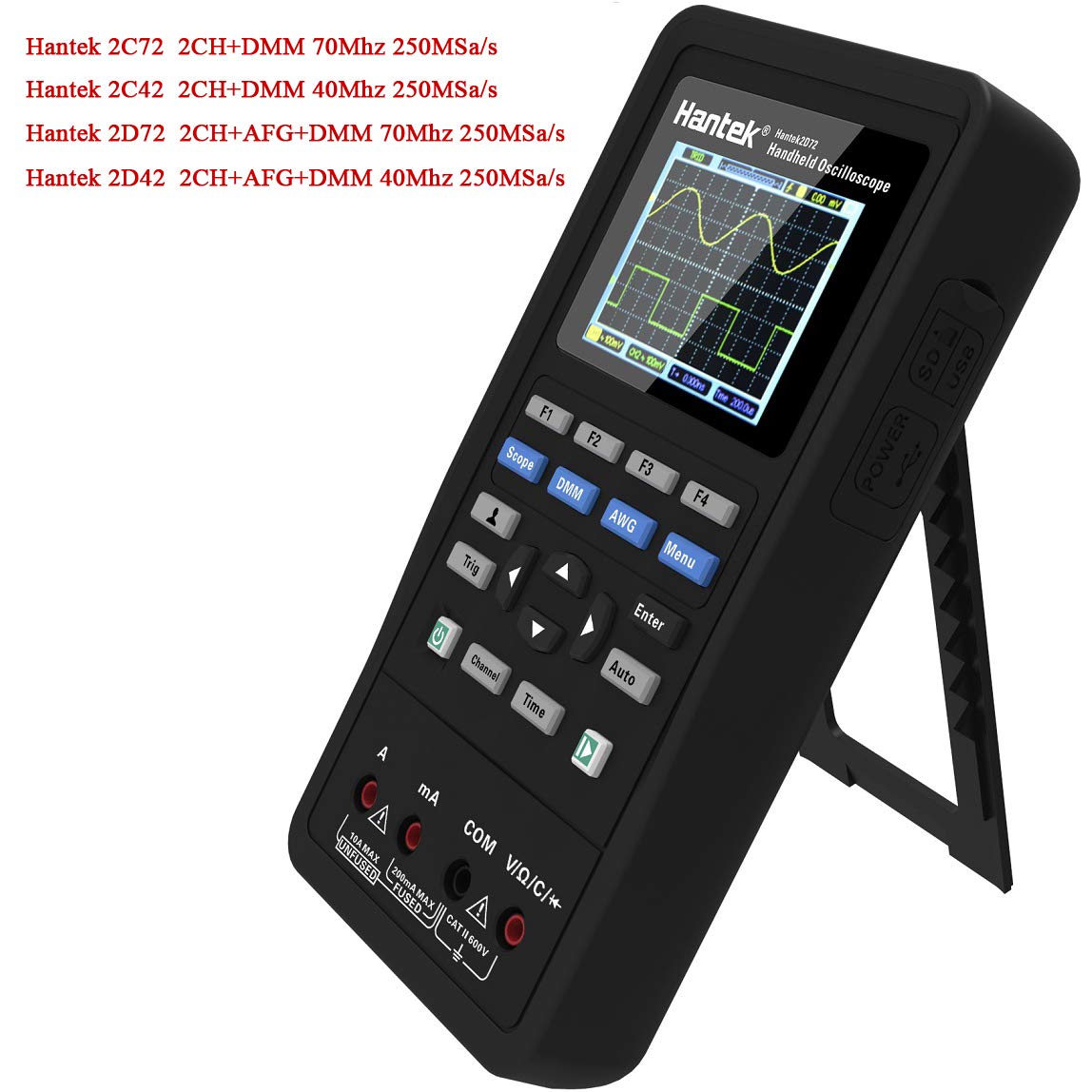

Una nueva serie de osciloscopios de mano-Hantek2000, continúa el concepto compacto y liviano pero con una nueva generación de probador multifunción 3 en 1: osciloscopio, fuente de señal (solo 2D42 2D72) y multímetro; El soporte de suspensión fue diseñado para admitir el ajuste de múltiples ángulos; Interfaz de carga tipo C de potencia ultrabaja, cada carga de batería de 2 horas permite trabajar un día completo o en espera dos meses; Pantalla LCD a color de alta definición clara y delicada; El diseño minimalista del teclado simplifica la operación y es fácil de usar.

Características:

Rango de frecuencia de muestreo: 250 MSa/s (canal único), 125 MSa/s (canal doble)

Interpolación de forma de onda: (sen x)/x

Longitud de registro: Máx. 6K para un solo canal; 3K muestras por doble canal

Rango SEC/DIV: 5ns/div~500s/div 1, 2, 5 secuencia

Convertidor A/D: resolución de 8 bits, cada canal muestreado simultáneamente

VOLTIOS/DIV Rango: 10mV/div~10V/divat entrada BNC

Límite de ancho de banda, típico: 20MHz

Respuesta de baja frecuencia (-3db): ≤10Hz en BNC

Tiempo de subida en BNC, típico: ≤5ns

Precisión de ganancia de CC: ±3 % para modo de adquisición normal o promedio, 10 V/div a 10 mV/div

Nota: Ancho de banda reducido a 6 MHz cuando se usa una sonda 1X.

Adquisición

Modos de adquisición: Normal

Desencadenar

Tipo: Borde

Modo: Automático, Normal, único

Nivel: ±4 divisiones desde el centro de la pantalla

Precisión del nivel de disparo: 0.2div X voltios/div dentro de ±4 divisiones desde el centro de la pantalla

Pendiente: Ascendente, Descendente, Ascendente y Descendente

Fuente: CH1/CH2

Aporte

Acoplamiento: DC, AC o GND

Impedancia de entrada, DC acoplada: 25pF±3 pF, 1MΩ±2%

Atenuación de sonda: 1X, 10X

Factores de atenuación de sonda admitidos: 1X, 10X, 100X, 1000X

Voltaje máximo de entrada: 150VRMS

Medición:

Cursor Diferencia de voltaje entre cursores

Diferencia horaria entre cursores

Medidas Automáticas: Frecuencia, Amplitud

multímetro digital

Resolución máxima: 4000 recuentos

Modos de prueba DMM: voltaje, corriente, resistencia, capacitancia, diodo y encendido y apagado

Voltaje máximo de entrada CA: 600 V, CC: 800 V

Corriente de entrada máxima CA: 10A, CC: 10A

Impedancia de entrada: 10k Ohms

Diodo: 0V~2.0V

Encendido-apagado: <50 ohms
