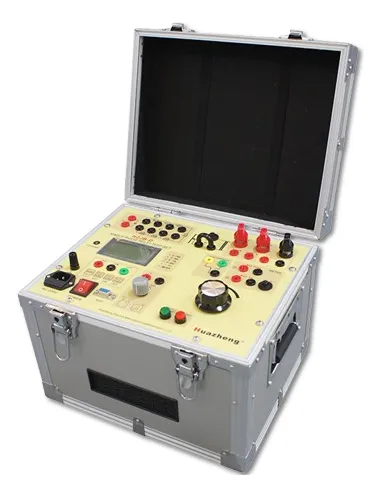

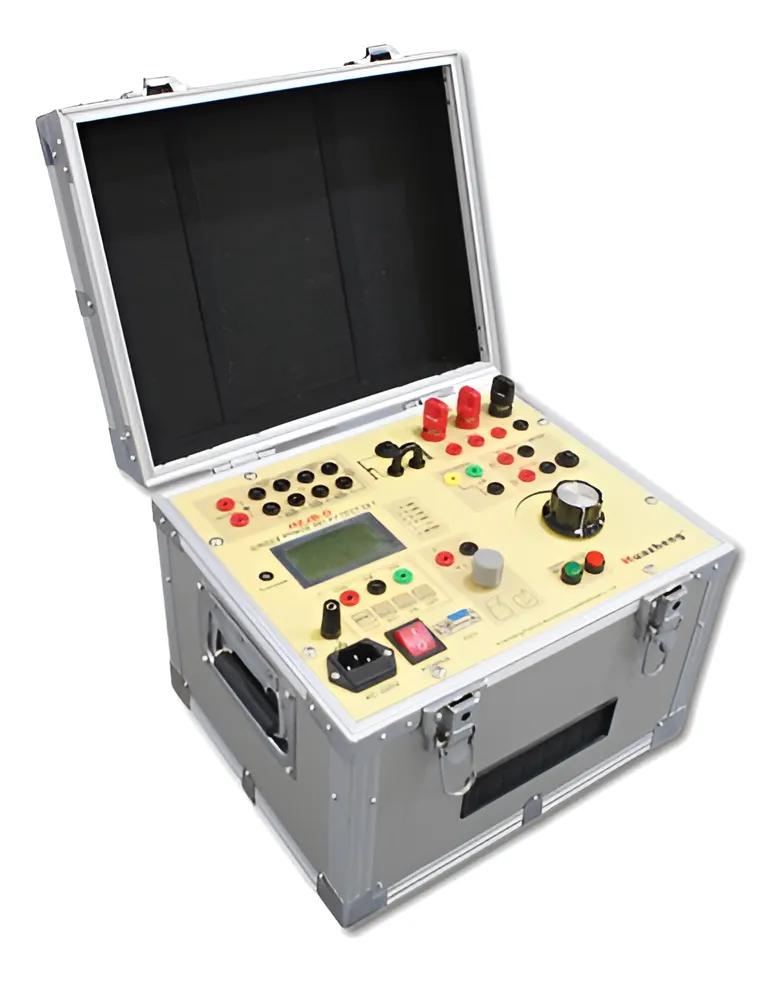

Probador de relés monofásicos HZJB-D

1. Descripción general
El probador de relés monofásicos HZJB-D de Huazheng Electric es un equipo portátil de excelente rendimiento, con diseño robusto y chasis de aleación de aluminio. Su panel está fabricado en PC y cuenta con control mediante chip ARM. La pantalla LCD muestra voltaje, corriente y cronómetro de salida. Puede generar formas de onda de aislamiento completo para voltaje de CA/CC ajustable y corriente de CA/CC, además de voltaje de CC ajustable. El bucle de salida incorpora doble protección contra sobrecarga, gran capacidad de salida, peso ligero, tamaño compacto y alta confiabilidad, siendo ideal para calibración en campo y pruebas de diversos relés.

2. Características principales

Salida de aislamiento completo para voltaje de CC ajustable con protección automática contra cortocircuito, sobrecarga y fuera de rango.

Corriente de salida máxima: 0 a 150 A.

Equipado con voltímetro-amperímetro digital CA/CC en pantalla LCD, con visualización de voltaje, corriente, cronómetro, potencial y estado de contacto.

Cronómetro eléctrico interno con contactos eléctricos disponibles y potencial máximo de 250 V, con medición de doble canal.

Diseño compacto, liviano y de fácil transporte.

3. Parámetros técnicos

Potencia nominal de entrada: 220 V ±10 %, 1000 VA, 50 Hz.

Salida de CA
Rango 0 a 10 A, voltaje sin carga mínimo 90 V, voltaje de plena carga mínimo 80 V, corriente máxima 10 A.
Rango 0 a 40 A, voltaje sin carga mínimo 25 V, voltaje de plena carga mínimo 22 V, corriente máxima 40 A.
Rango 0 a 100 A, voltaje sin carga mínimo 10 V, voltaje de plena carga mínimo 8 V, corriente máxima 100 A.
Rango 0 a 250 V CA, voltaje sin carga mínimo 250 V, voltaje de plena carga mínimo 240 V, corriente máxima 3 A.
Rango 0 a 300 V CC, voltaje sin carga mínimo 320 V, voltaje de plena carga mínimo 250 V, corriente máxima 3 A.

Salida auxiliar de CC
Rango 0 a 110 V, voltaje máximo 120 V, corriente máxima 0.5 A.
Rango 110 a 220 V, voltaje máximo 220 V, corriente máxima 0.5 A.

Cronógrafo
Rango 0,0000 a 999999 s, resolución 0,1 ms, exactitud ±5.
Contactos eléctricos y entrada de potencial hasta 250 V CC.

Amperímetro
Rango interno 0,000 a 150,0 A.
Rango externo 0,000 a 6,000 A (CA o CC).
Exactitud 0,5 %.
Métodos de medición: CA RMS verdadero y CC promedio.

Voltímetro
Rango 0,0 a 600,0 V (CA o CC).
Exactitud 0,5 %.
Métodos de medición: CA RMS verdadero y CC promedio.

Resistencias y condensadores
Resistencia: 0,5 ohmios a 2,5 kohmios.
Condensador: 10 microfaradio, voltaje máximo CA 450 V.

División y combinación de contactos auxiliares
Corriente máxima 1 A.
Voltaje máximo CA 250 V o CC 120 V.

Condiciones de uso
Temperatura: -10 a 40 °C.
Humedad relativa: menor al 80 %.

Dimensiones y peso
Tamaño: 320 x 260 x 230 mm.
Peso: 16 kg.
