EXFO Maxtester MAX-720C-SM2 1310/1550/1625nm Live APC OTDR
Descripción:

El EXFO Maxtester MAX-720C-SM2 es un OTDR (Reflectómetro Óptico en el Dominio del Tiempo) de alto rendimiento, diseñado para instalación, mantenimiento y diagnóstico de redes de fibra óptica. Con longitudes de onda de 1310, 1550 y 1625 nm, ofrece máxima flexibilidad y precisión para identificar y analizar eventos en la red de fibra, asegurando conexiones óptimas y rápidas.

Características principales:

Longitudes de onda: 1310/1550/1625 nm.
Pruebas en vivo: Ideal para redes en servicio.
Conectores compatibles: SC/APC, FC/APC (según configuración).

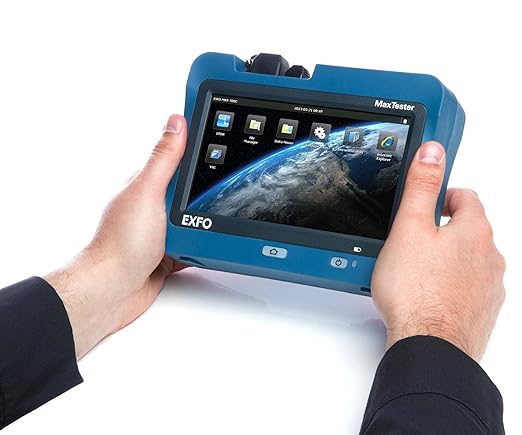

Interfaz de usuario amigable: Pantalla táctil para manejo sencillo.
Dimensiones: 200 mm (largo) x 156 mm (ancho) x 68 mm (profundidad).
Peso: Aproximadamente 1,5 kg.
Indicador LED y apagado automático para conservación de energía.
Conectividad inalámbrica (opcional): Wi-Fi/Bluetooth.
Alimentación:

Batería recargable de ion-litio para uso portátil.
Indicador de batería baja para alertar al usuario.
Aplicaciones:

Instalación y certificación de fibra óptica.
Mantenimiento y solución de problemas.
Medición de longitud, pérdidas, empalmes, conectores y más.

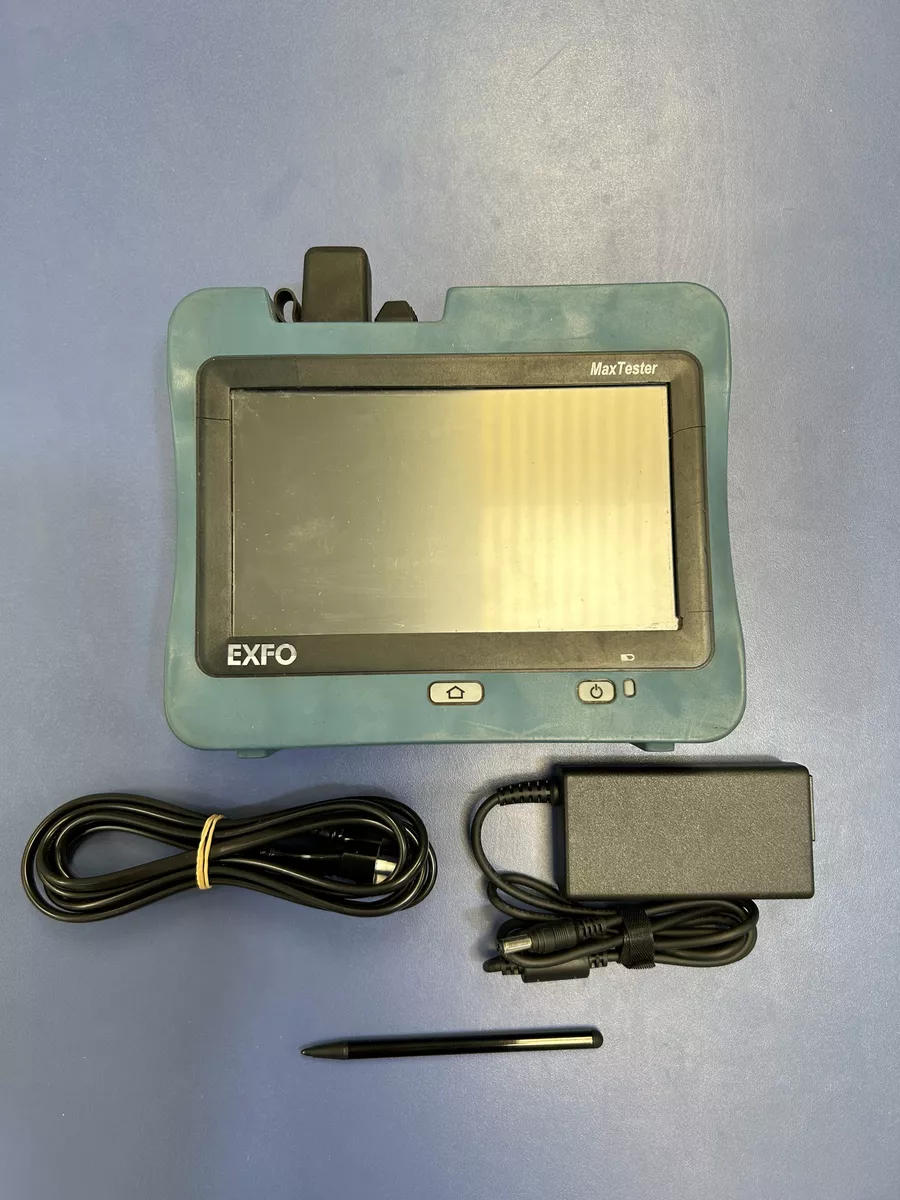

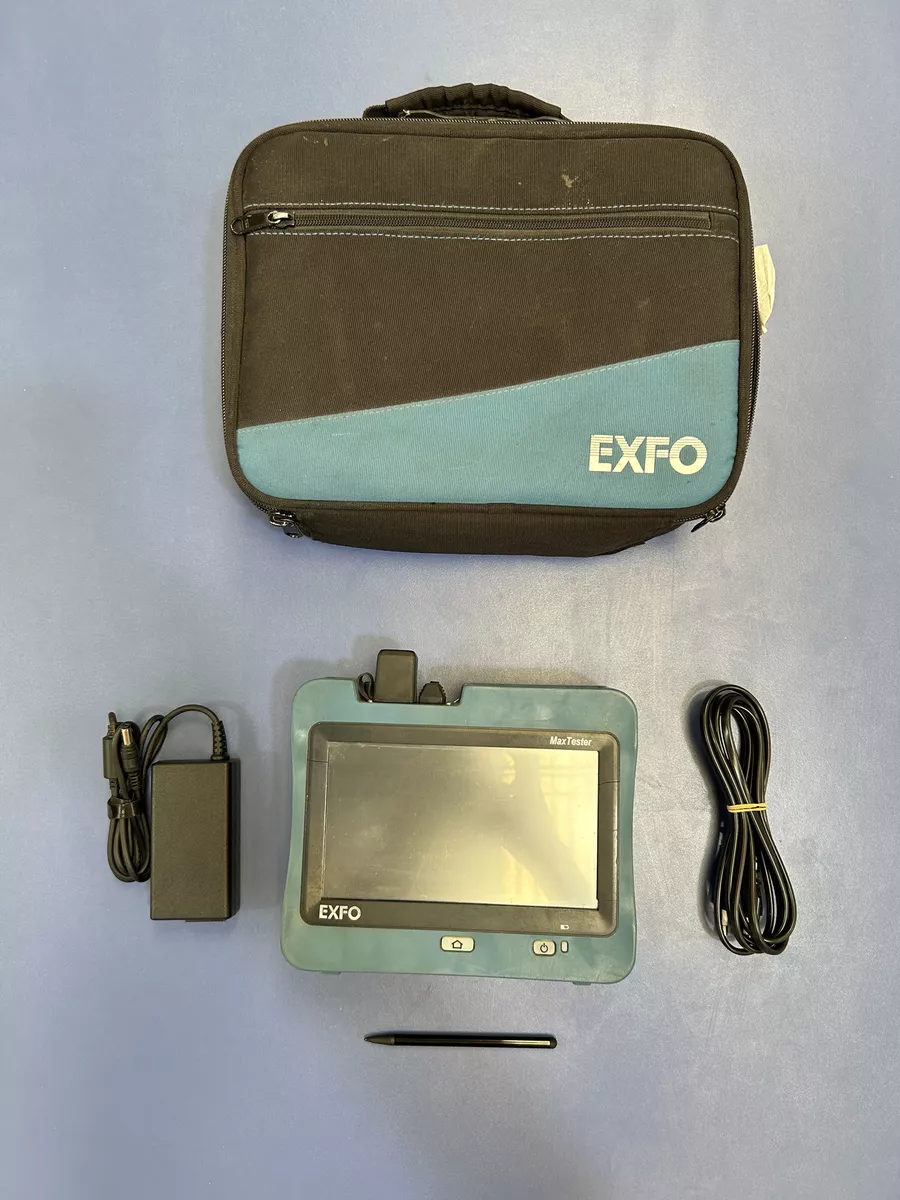

Incluye:

OTDR EXFO Maxtester MAX-720C-SM2.
Accesorios estándar (consultar descripción o imágenes para más detalles).

Información sobre el dispositivo:

Conectores compatibles: El MAX-720C-SM2 generalmente es compatible con conectores de tipo SC/APC y FC/APC para pruebas ópticas. El tipo de conector dependerá de la configuración seleccionada y los adaptadores disponibles.

Tipo de alimentación: El dispositivo funciona con una batería de ion-litio recargable para brindar portabilidad durante el uso en campo. También se puede cargar mediante un adaptador de corriente.

Inalámbrico: El dispositivo puede contar con opciones de conectividad inalámbrica (Wi-Fi y Bluetooth), pero esto puede ser opcional y depender de la configuración adquirida.

Dimensiones:
Largo del transmisor: Aproximadamente 200 mm.
Ancho del transmisor: Aproximadamente 156 mm.
Profundidad del transmisor: Aproximadamente 68 mm.

Peso: El peso del equipo es aproximadamente 1,5 kg, lo que lo hace bastante manejable para su uso portátil.

Indicador LED: Cuenta con indicadores LED que muestran el estado de la alimentación, la conexión y otros aspectos operativos básicos.

Apagado automático: Incluye una función de apagado automático para conservar la batería cuando no está en uso.

Indicador de batería baja: Sí, el equipo cuenta con un indicador de batería baja para advertir al usuario cuando la carga de la batería está por agotarse.

Para utilizar el EXFO Maxtester MAX-720C-SM2 1310/1550/1625nm Live APC OTDR de manera efectiva, sigue estos pasos básicos. Este procedimiento te ayudará a realizar pruebas precisas de fibra óptica, como identificación de eventos, pérdidas de señal y localización de fallas.

Guía de uso básico del EXFO Maxtester MAX-720C-SM2:
Encendido del dispositivo:

Presiona el botón de encendido hasta que el dispositivo se inicie. La pantalla mostrará el menú principal.

Conexión de la fibra óptica:

Conecta el cable de fibra óptica que deseas probar al puerto de entrada del OTDR, asegurándote de utilizar un conector compatible (como SC/APC o FC/APC).
Si estás probando una red en servicio, utiliza un puerto especializado (si está disponible) para realizar pruebas en vivo.

Configuración de la prueba:

Selecciona la longitud de onda adecuada para la prueba (1310 nm, 1550 nm o 1625 nm) dependiendo de las condiciones de la red.

Ajusta la configuración del rango de medición (distancia máxima), el ancho de pulso y otros parámetros según sea necesario.

En la pantalla táctil, puedes elegir un modo de prueba automático para facilitar el proceso o configurar parámetros manualmente para pruebas específicas.
Realizar la prueba:

Pulsa el botón de Inicio o selecciona la opción de prueba en la pantalla táctil.
El dispositivo enviará un pulso de luz a través de la fibra y registrará los resultados de la reflexión para detectar eventos como empalmes, conectores y rupturas.
Interpretación de resultados:

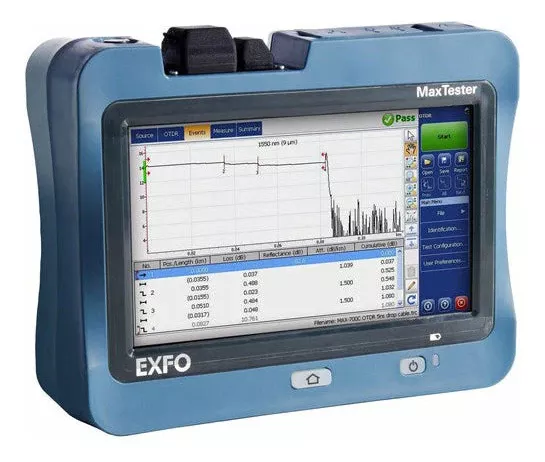

Una vez finalizada la prueba, el dispositivo mostrará una traza OTDR (gráfico) que muestra todos los eventos detectados a lo largo de la fibra.
Los eventos se muestran con detalles como la distancia, la atenuación y cualquier pérdida en la señal.

Puedes utilizar las herramientas de análisis del dispositivo para obtener mediciones precisas y exportar los datos si es necesario.
Guardar y exportar resultados:

Guarda los resultados de la prueba en la memoria interna del dispositivo.
Si es necesario, exporta los resultados a un ordenador o un dispositivo USB para informes detallados.

Apagado del dispositivo:

Apaga el OTDR cuando termines de usarlo para conservar la batería.
Utiliza la función de apagado automático para ahorrar energía si no necesitas mantenerlo encendido.

Consejos adicionales:
Mantenimiento de la limpieza: Asegúrate de que las fibras y conectores estén limpios antes de realizar las pruebas para evitar lecturas incorrectas.

Actualización de software: Mantén el software del dispositivo actualizado para mejorar el rendimiento y la precisión.

Documentación: Consulta el manual del usuario para obtener detalles sobre funciones avanzadas, solución de problemas específicos y configuraciones personalizadas.
