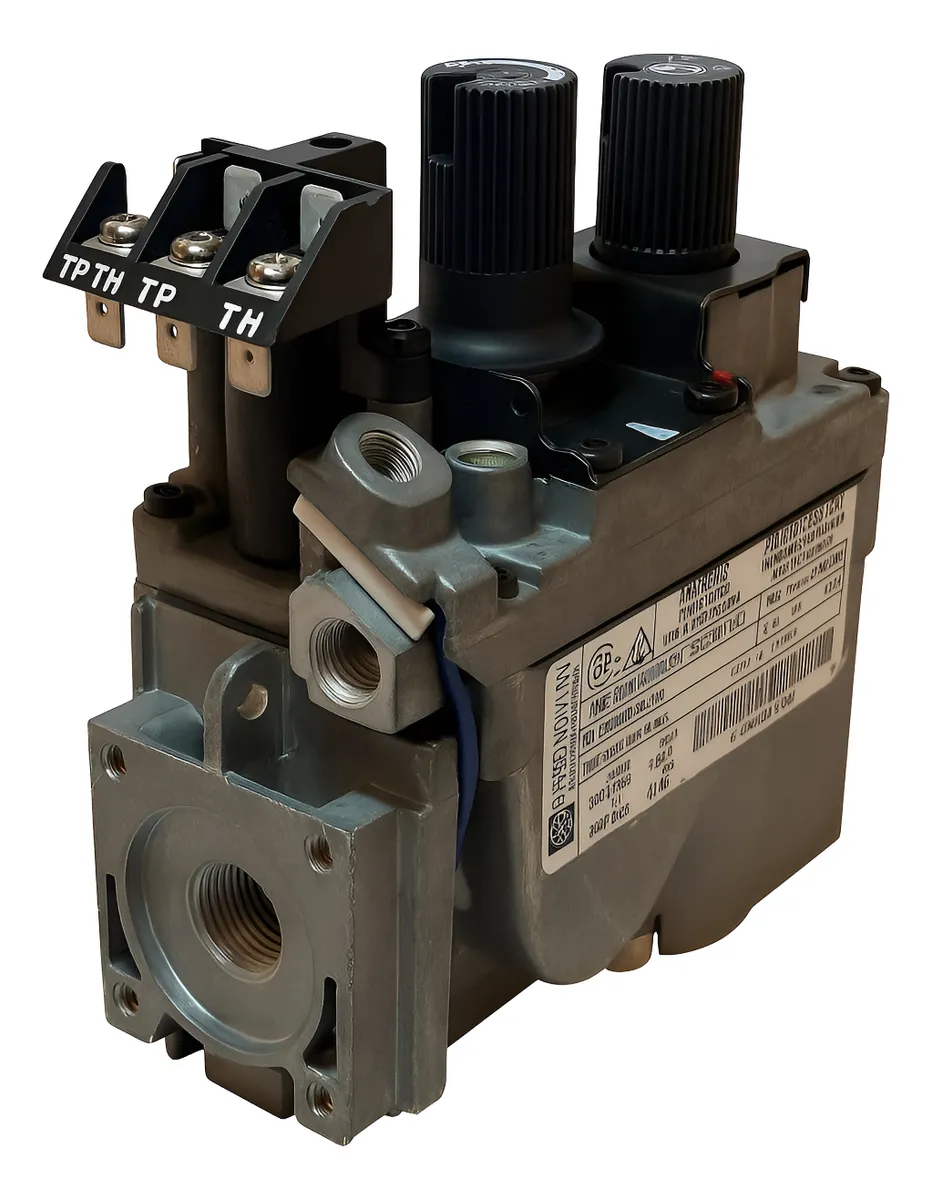

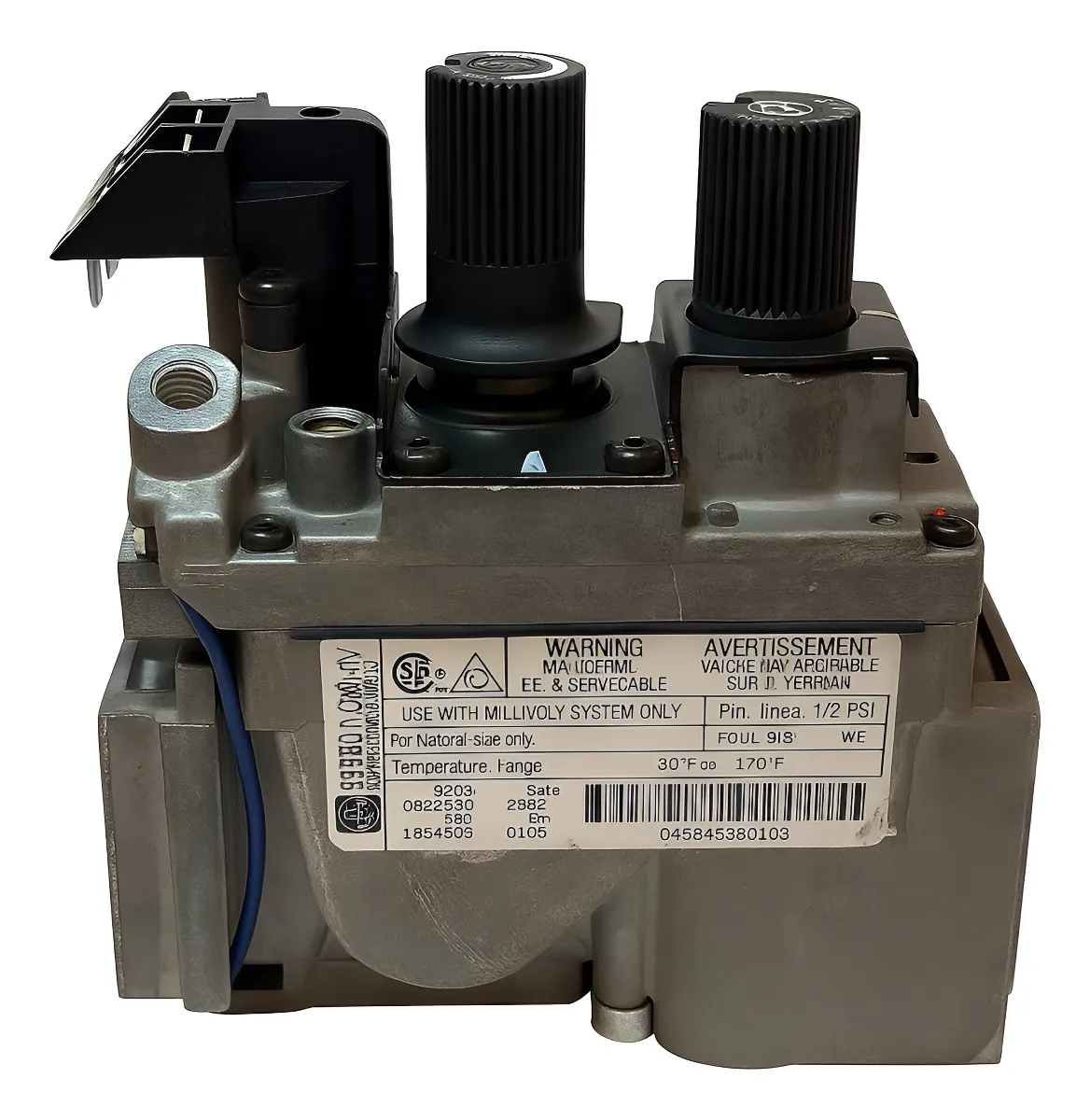

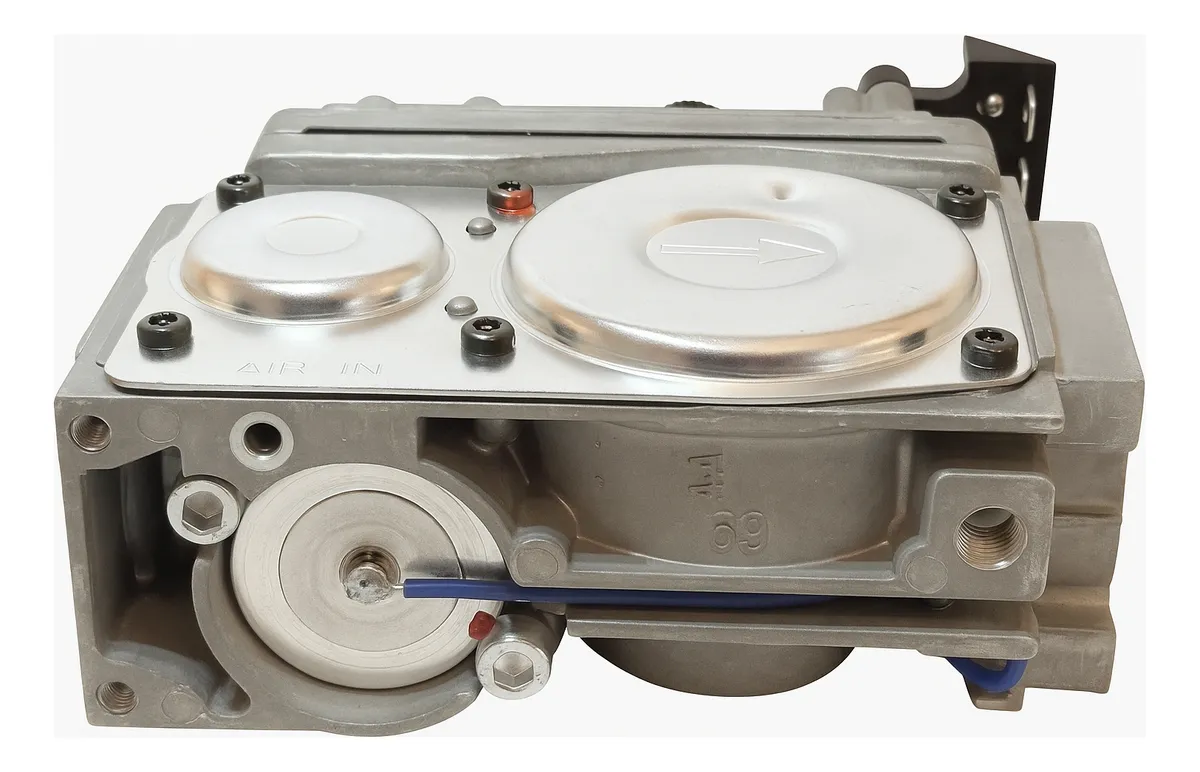

La válvula de gas natural de milivoltios SIT 820 NOVA es un componente de control diseñado para termotanques, calderas y equipos de calefacción que funcionan con sistemas de encendido por milivoltios. Permite regular el flujo de gas de manera segura, estable y confiable, integrando funciones de control de piloto, regulación de presión y supervisión de llama sin necesidad de conexión eléctrica convencional.

Ficha técnica

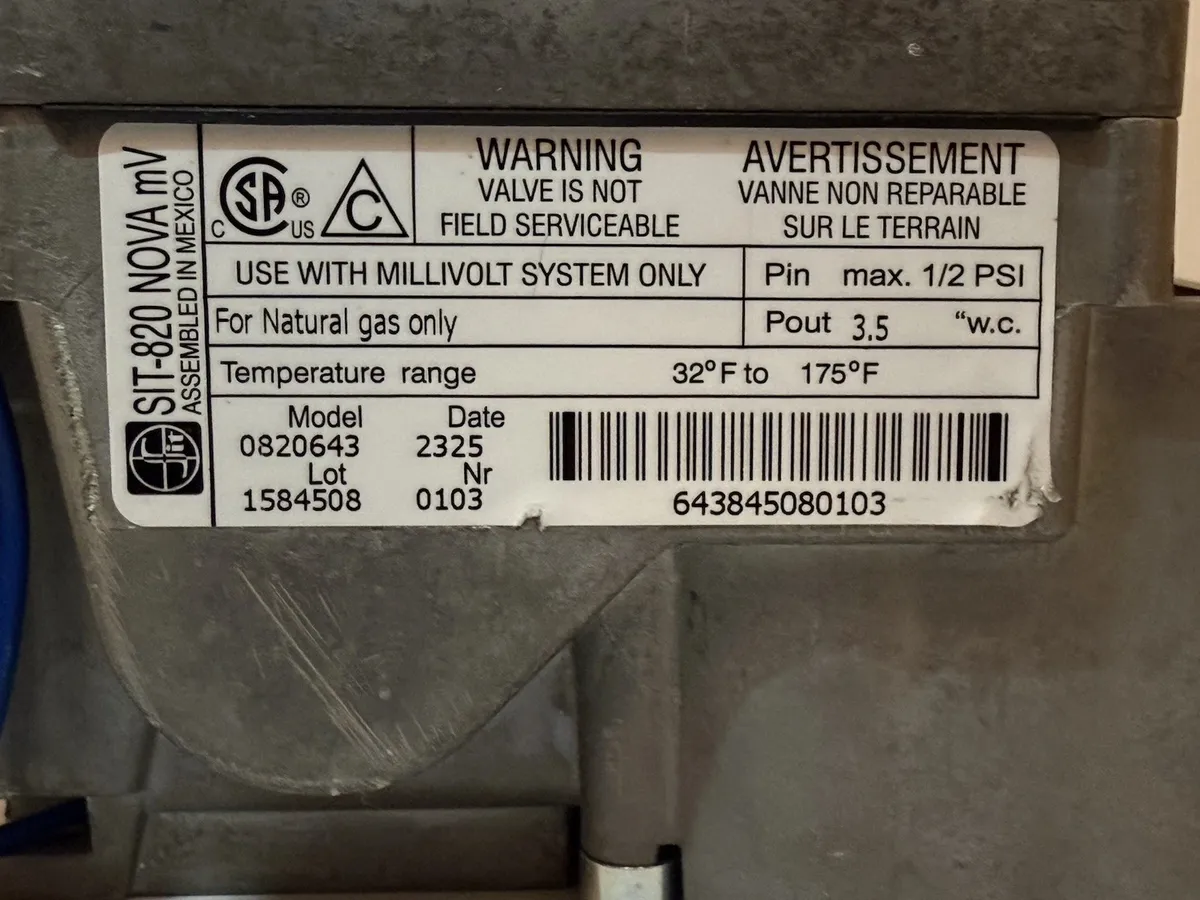

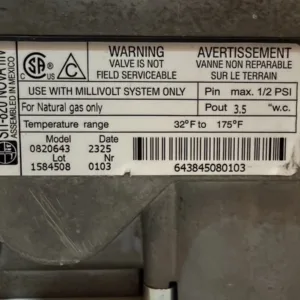

Modelo: SIT 820 NOVA mV

Tipo de gas: Gas natural

Alimentación: Sistema termoeléctrico de milivoltios (sin conexión eléctrica de red)

Voltaje termoeléctrico requerido: Circuito abierto mayor a 370 mV; circuito cerrado mayor a 145 mV

Presión máxima de entrada: 60 mbar

Rango de presión de salida: 3 a 30 mbar (opcional 20 a 50 mbar, según versión)

Conexiones de gas: Rosca Rp 1/2 ISO 7

Tipo de cuerpo: Aleación de aluminio con filtros integrados

Dimensiones aproximadas: 127 x 152 x 51 mm

Peso aproximado: 1.36 kg

Temperatura de operación: 0 a 70 °C (según variante)

Especificaciones

Control manual con posiciones OFF, PILOT y ON.

Sistema de supervisión de llama termoeléctrico con bloqueo de seguridad.

Regulador de presión servoasistido para mantener caudal estable.

Filtro de entrada y filtro para el piloto incorporados en el cuerpo de la válvula.

Válvula de corte automático silencioso.

Ajuste de caudal del piloto mediante tornillo dedicado.

Tomas para medición de presión de entrada y salida.

Compatible con equipos que utilizan termopila o termocupla para el control del piloto.

Versiones con ajuste manual HI-LO disponibles según variante.

Modo de uso

Verificar compatibilidad de la válvula con el termotanque, caldera o equipo a gas natural que utilice sistema de milivoltios.

Instalar la válvula en la línea de gas respetando la conexión Rp 1/2 ISO 7 y las normas de seguridad vigentes.

Conectar la termocupla o termopila a la válvula para permitir la generación del voltaje milivolt necesario para su funcionamiento.

Utilizar los puntos de prueba de presión para ajustar la presión de salida según especificación del fabricante del equipo.

Para encender el piloto: girar el mando a PILOT, presionar y mantener hasta que la llama sea estable.

Una vez encendido el piloto, girar a ON para habilitar la válvula principal y permitir la operación del quemador.

Para mantener solo el piloto encendido, dejar el mando en la posición PILOT.

Para apagar el sistema, girar el mando a OFF y esperar a que se cierre completamente el mecanismo interno.

Realizar controles periódicos verificando posibles fugas, estado de filtros, estabilidad del piloto y funcionamiento del regulador de presión.

La instalación y mantenimiento deben ser realizados únicamente por un técnico matriculado.
